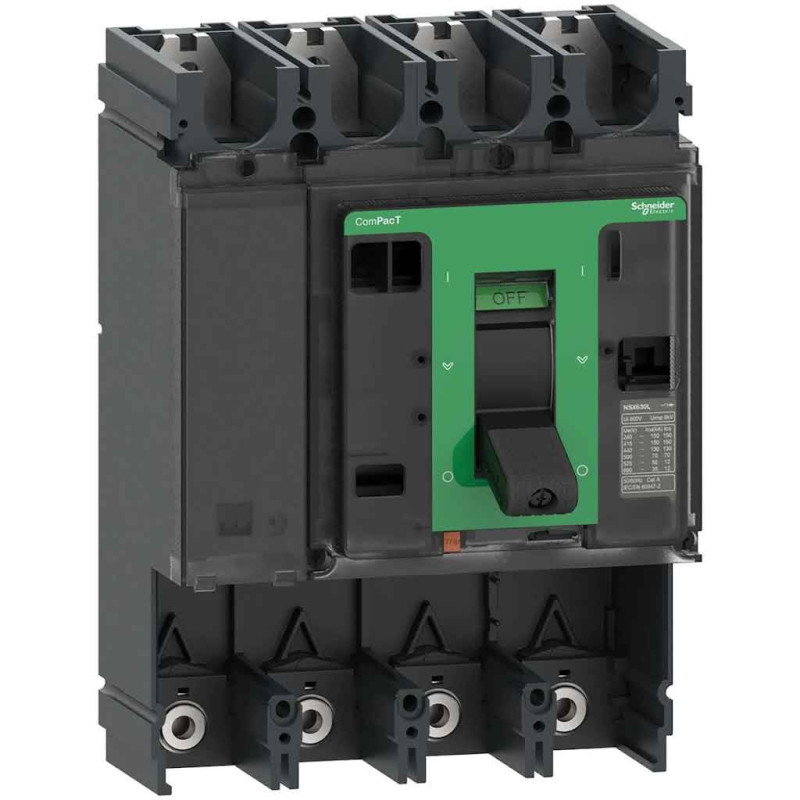

Solution de Protection Haute Performance avec Déclencheur Électronique MicroLogic 2.3
Le disjoncteur ComPacT NSX630H est spécifiquement conçu pour les installations critiques et les environnements industriels exigeants où une capacité de rupture élevée est non négociable. Faisant partie de la gamme "H", il garantit une continuité de service maximale et une sécurité sans compromis face aux défauts importants. L'intégration du déclencheur électronique MicroLogic 2.3 assure une protection sélective et des capacités de réglage précises, essentielles pour l'optimisation des coordinations dans les réseaux de distribution complexes (DSI, centres de données, infrastructures lourdes).
Points Forts
Pouvoir de Coupure Élevé (70 kA) : Classé "H" pour Haute Performance, ce disjoncteur assure une protection fiable et sécurisée dans les réseaux présentant des niveaux de court-circuit importants à 415 VAC.
Protection Précise et Sélective : Le déclencheur électronique MicroLogic 2.3 offre des fonctions de protection Longue durée (Ir) et Instantanée (Ii), permettant une gestion fine des surcharges et des courts-circuits.
Capacité de Charge Optimale : Avec un courant nominal de 630 A, il est parfaitement adapté à la gestion et à la protection des départs puissants ou des arrivées principales d'installations moyennes à grandes.
Standardisation Industrielle : Sa configuration triphasée à 3 pôles avec 3 conducteurs protégés (3d) garantit une intégration standardisée et efficace dans la majorité des tableaux de distribution Basse Tension.
Spécifications Techniques
Le modèle ComPacT NSX630H est un disjoncteur de puissance conçu pour offrir une sécurité maximale dans les applications industrielles. Il présente un courant nominal de 630 Ampères et est configuré en format triphasé (3 pôles avec 3 conducteurs protégés). La caractéristique principale de ce dispositif est son pouvoir de coupure (Icu) extrêmement robuste, atteignant 70 kiloampères sous une tension de 415 Volts AC. La gestion des surcharges et des défauts est assurée par le déclencheur électronique de type MicroLogic 2.3, qui permet un réglage précis des seuils de protection pour garantir une sélectivité optimale du réseau électrique.
Gamme de Produit : ComPacT NSX160B
Type de Produit : Disjoncteur
Type de Montage : Fixe
Calibre du Châssis (Frame Size) : 160 A
Courant Nominal ($I_n$) : 125 A
Configuration des Pôles : 3 Pôles
Pôles Protégés : 3D (3 Pôles Protégés)
Pouvoir de Coupure Ultime ($I_{cu}$) : 25 kA
Unité de Déclenchement : Thermomagnétique (TM-D)
Application : Distribution...
Type de Produit : Disjoncteur Compact Moulé (DCM)
Modèle : ComPacT NSX100H
Configuration des Pôles : 3P (3 Pôles)
Détection : 3D (3 Détecteurs/Protégés)
Unité de Déclenchement : TM-D (Thermomagnétique)
Calibre Nominal (In) : 80 A
Pouvoir de Coupure Ultime (Icu) : 70 kA
Mode de Montage : Fixe
Utilisation Typique : Protection des circuits de distribution H...
Modèle : ComPacT NSX160B
Fonction Primaire : Disjoncteur
Type de Déclencheur : Magnéto-thermique (TM-D)
Calibre Nominal (In) : 125 A
Nombre de Pôles : 4 Pôles
Protection des Pôles : 4 Pôles Protégés (4P4D)
Pouvoir de Coupure Ultime (Icu) : 25 kA
Mode de Montage : Fixe
Application : Protection de circuits de distribution, moteurs et générateurs (Tertiaire...
Gamme de Produits : ComPacT NSX100...630
Nom de l'Appareil : MX (Déclencheur d'ouverture à émission)
Type de Produit : Libération de tension (Shunt Trip Release)
Application : Contrôle et protection des installations de distribution électrique
Tension Circuit de Commande [Uc] : 220...240 V CA (50/60 Hz) ou 208...277 V CA (60 Hz)
Seuil de Fonctionnement :...
Série : ComPacT NSX160B
Type de Disjoncteur : Boîtier moulé (MCCB)
Courant Nominal (In) : 160 A
Tension Nominale d’Emploi : 415 V CA
Pouvoir de Coupure Ultime (Icu) : 25 kA à 415 V CA
Nombre de Pôles : 4
Configuration de Protection : 3D (3 pôles protégés)
Unité de Déclenchement : TMD (Thermique-Magnétique)
Fonctions de Protection : Surcharge et...
Type de Produit : Disjoncteur boîtier moulé
Modèle : Compact NSX250F
Fabricant : Schneider Electric
Référence Commerciale : LV431630
Calibre Nominal (In) : 250 A
Configuration : 3 Pôles
Pôles Protégés : 3 (3d)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
Classe de Performance : F (Standard)
Série : ComPacT NSX100F
Type de Produit : Disjoncteur
Intensité Nominale (In) : 100 A
Capacité de Coupure (Icu) : 36 kA
Pôles : 4 Pôles
Pôles Protégés : 3 Pôles
Type de Déclencheur : Thermique-Magnétique (TM-D)
Mode de Montage : Fixe
Modèle : ComPacT NSX100H
Fonction : Disjoncteur (Moulé)
Type de Déclencheur : TM-D (Thermique-Magnétique)
Calibre Nominal : 100 A
Pouvoir de Coupure (Icu) : 70 kA
Configuration des Pôles : 4 Pôles
Pôles Protégés : 3 Pôles Protégés (4P3D)
Type de Montage : Montage fixe (Fixe)
Gamme : ComPacT NSX250H
Fonction : Disjoncteur de puissance
Courant Nominal (In) : 250 A
Capacité de Coupure (Icu) : 70 kA
Catégorie de Performance : H
Nombre de Pôles : 4 Pôles
Protection : 4 Protégés (4P4D)
Unité de Déclenchement : TM-D (Magnéto-Thermique)
Type de Montage : Fixe
Modèle : ComPacT NSX100F
Fonction : Disjoncteur (Molded Case Circuit Breaker)
Type de Déclencheur : TM-D (Thermique-Magnétique)
Courant Nominal (In) : 100 A
Nombre de Pôles : 3
Protection : 3 Pôles Protégés (3P3D)
Pouvoir de Coupure (Icu) : 36 kA
Type de Montage : Fixe
Gamme : ComPacT NSX
Modèle : NSX400H
Type de Produit : Disjoncteur à boîtier moulé (MCCB)
Calibre Nominal (In) : 400 A
Pôles : 4P
Pôles Protégés : 4D
Unité de Déclenchement : MicroLogic 2.3 (Électronique)
Pouvoir de Coupure (Icu) : 50 kA
Tension Nominale (Ue) : 415 V CA
Niveau de Performance : H (Haute capacité de coupure)
Type de Produit : Disjoncteur de puissance
Série : Compact NSX100N
Fabricant : SCHNEIDER Electric
Référence Constructeur (P/N) : LV429011
Calibre Nominal (In) : 100 A
Nombre de Pôles : 4P (Tétrapolaire)
Unité de Déclenchement : Non fournie (Base nue pour ajout de déclencheur externe)
Fonctionnalité : Protection, coupure et sectionnement de circuit Basse...
Modèle : ComPacT NSX100B
Type de Produit : Disjoncteur Boîtier Moulé
Courant Nominal (In) : 63 A
Capacité de Coupure (Icu) : 25 kA
Unité de Déclenchement : TM-D (Thermique-Magnétique)
Configuration des Pôles : 3 Pôles (3P)
Pôles Protégés : 3D (3 Déclenchements)
Type de Montage : Fixe
Modèle : ComPacT NSX250F
Type de Produit : Disjoncteur de puissance
Calibre Nominal : 200 A
Type de Déclencheur : Thermique-Magnétique (TM-D)
Configuration des Pôles : 4 Pôles
Pôles Protégés : 3 (4P3D)
Pouvoir de Coupure (Icu) : 36 kA
Niveau de Performance : F
Type de Montage : Fixe
