Solution Optimisée pour la Réduction Drastique des Courants d'Appel des Moteurs 50 kW/95A

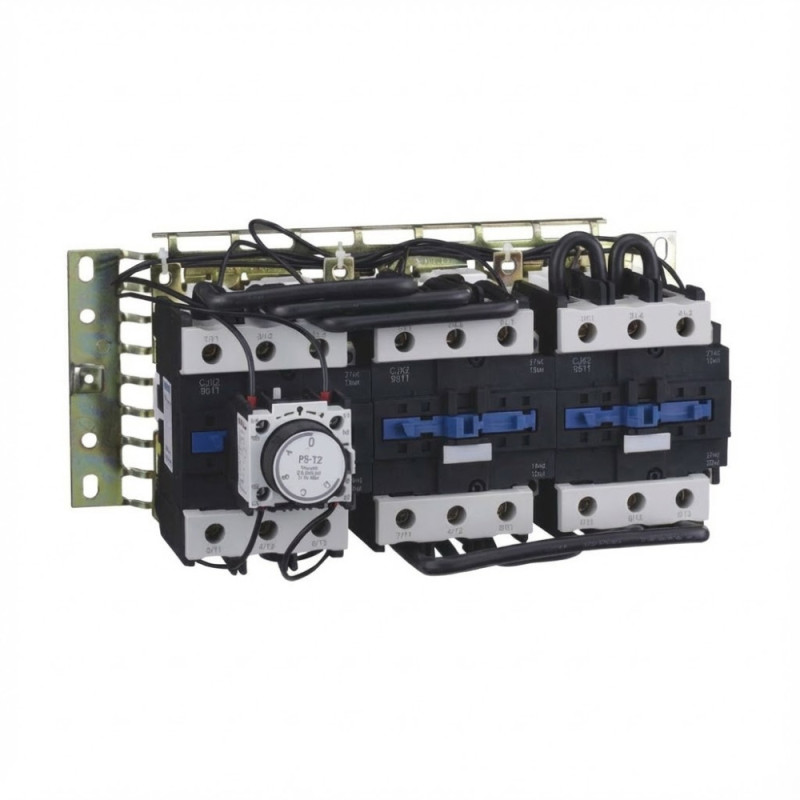

Le démarreur étoile-triangle QJX2-95 de CHINT est une composante essentielle pour la gestion fiable des moteurs asynchrones triphasés de forte puissance. Sa conception est spécifiquement orientée vers la limitation du stress électrique et mécanique au démarrage. En initiant la rotation en configuration étoile (tension réduite) avant la commutation automatique en triangle (tension nominale), le QJX2-95 garantit une mise en service en douceur, protégeant ainsi l'intégrité du moteur et du réseau électrique contre les pics de courant intempestifs. C'est l'outil indispensable pour prolonger la durée de vie des équipements industriels soumis à des cycles de démarrage fréquents ou lourds.
Points Forts
Gestion de Forte Charge : Conçu pour piloter des moteurs jusqu'à 50 kW, avec une capacité de commutation nominale robuste de 95 Ampères, assurant une performance constante sous des contraintes industrielles élevées.
Protection du Réseau Électrique : L'implémentation du séquencement Étoile-Triangle réduit significativement le courant d'appel (jusqu'à un tiers du courant de démarrage direct), prévenant les chutes de tension perturbatrices sur le circuit.
Compatibilité Systèmes : L'intégration est facilitée par une tension de circuit principal standard de 400V et une bobine de commande opérant sur 220V AC (50/60 Hz), permettant un raccordement aisé dans la majorité des installations européennes.
Fiabilité CHINT : Bénéficiez de la qualité de construction et de la durabilité reconnues de la gamme d'appareillage industriel CHINT, référence mondiale en matière de contrôle et de protection électrique.
Spécifications Techniques
Le modèle QJX2-95 est un démarreur étoile-triangle triphasé conçu pour opérer sur des réseaux de 400 Volts. Il est spécifiquement calibré pour gérer une charge nominale atteignant 95 Ampères, permettant le démarrage progressif de moteurs asynchrones triphasés jusqu'à 50 kilowatts. La séquence de démarrage Y/Δ est pilotée par une bobine de commande standard fonctionnant sous 220 Volts AC, compatible avec les fréquences 50 et 60 Hertz. Cette configuration technique assure une transition en douceur vers la pleine puissance, essentielle pour la stabilité des systèmes d'alimentation et la pérennité mécanique des machines.
