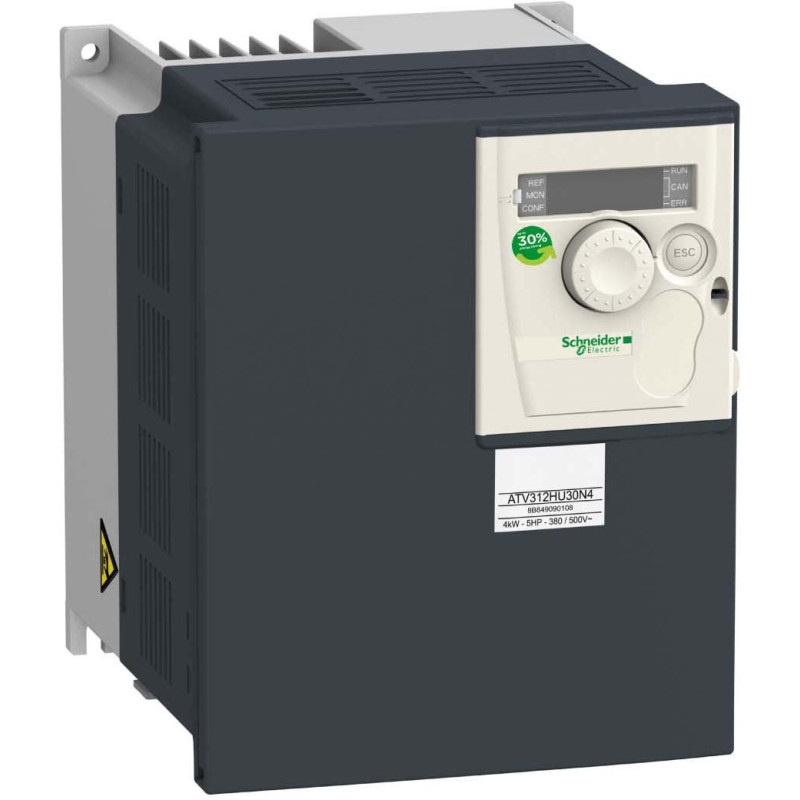

Variateur de vitesse - 3kW - 7,1kVA - 125W - 380..500V - triphasé - Altivar ATV312 - Schneider Electrics - ATV312HU30N4

Caractéristiques principales :

- Gamme de produits : Altivar 312

- Type de produit ou de composant : Variable speed drive

- Destination du produit : Asynchronous motors

- Application spécifique du produit : Machine simple

- Variante de construction : Avec dissipateur thermique

- Nom de composant : ATV312

- Puissance moteur kw : 3 kW

- [us] tension d'alimentation : 380...500 V (- 15...10 %)

- Fréquence d'alimentation : 50...60 Hz (- 5...5 %)

- Nombre de phases réseau : 3 phases

- Courant de ligne : 8.3 A pour 500 V / 10.9 A pour 380 V, 5 kA

- Filtre cem : Intégré

- Puissance apparente : 7.1 kVA

- Courant transitoire maximum : 10.7 A pour 60 s

- Puissance dissipée en w : 125 W à charge nominale

- Gamme de vitesse : 1...50

- Profil de commande pour moteur asynchrone : Réglage usine: couple constant / Ctrl. vectoriel flux courant sans capteur avec signal cmde. moteur type PWM

- Raccordement électrique : Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 bornier 2.5 mm² AWG 14 / L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- bornier 5 mm² AWG 10

- Alimentation : Alimentation interne pour entrées logiques à 19...30 V <= 100 mA pour protection contre les surcharges et court-circuits / Alimentation interne pour le potentiomètre de référence (2,2 à 10 kOhm) à 10 à 10,8 V <= 10 mA pour protection contre les surcharges et court-circuits

- Protocole du port communication : CANopen / Modbus

- Degré de protection ip : IP20 sur la partie supérieure sans plaque de protection / IP21 sur bornes de raccordement / IP31 sur la partie supérieure / IP41 sur la partie supérieure

- Carte d'options : Guirlande CANopen communication card / DeviceNet communication card / Fipio communication card / Modbus TCP communication card / Profibus DP communication card
