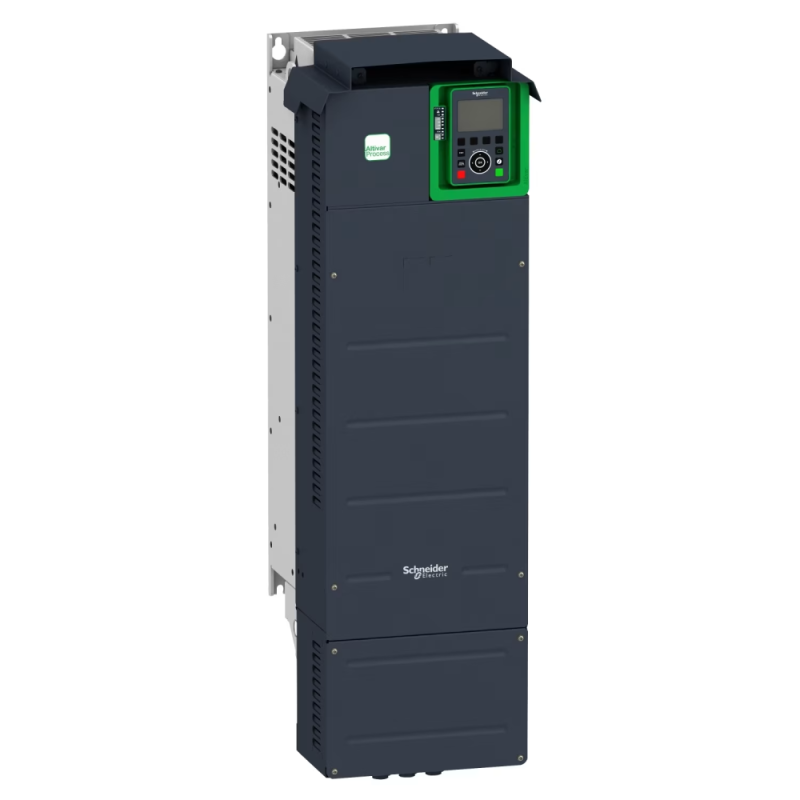

Variateur de vitesse - 90kW - 400/480V - avec frein - IP21 Altivar 930 Schneider Electric - ATV930D90N4

Applications

• Pompes et compresseurs industriels

• Convoyeurs, broyeurs, ventilateurs

• Installations de traitement d’eau, de production ou de transformation

• Machines de process nécessitant un contrôle précis de vitesse et de couple

Caractéristiques principales

• Puissance moteur : 90 kW (service normal) / 75 kW (service robuste)

• Tension d’alimentation : 380–480 V CA ±10 %

• Courant de sortie : 173 A (service normal) / 145 A (robuste)

• Nombre de phases : 3 phases

• Fréquence réseau : 50/60 Hz

• Fréquence de sortie : jusqu’à 599 Hz

• Degré de protection : IP21 / UL Type 1

• Type de montage : mural vertical (±10°)

• Poids net : 59,5 kg

• Dimensions (L x H x P) : 290 x 922 x 325,5 mm

Performances et contrôle

• Type de moteurs compatibles : synchrones et asynchrones

• Mode de commande : couple constant, variable ou optimisé

• Fréquence de commutation : réglable de 1 à 8 kHz

• Régulateur PID intégré pour contrôle de process

• Freinage d’arrêt intégré avec résistance de freinage

Connectivité et communication

• Protocoles intégrés : Modbus TCP, Ethernet/IP, Modbus série

• Vitesses : 10/100 Mbit/s (Ethernet), jusqu’à 38,4 kbit/s (Modbus série)

• Emplacements d’extension : modules communication (Profibus, Profinet, CANopen, EtherCAT, etc.)

• Ports : 2x RJ45 Ethernet + RS485

Entrées / Sorties

• Entrées logiques : 10 (DI1 à DI8, STOA/STOB)

• Sorties logiques : 2

• Entrées analogiques : 3 (0–10V / 0–20mA)

• Sorties analogiques : 2 (0–10V / 0–20mA)

• Sorties relais : 3 (NO/NF – 250VCA / 30VCC)

Sécurité intégrée

• Fonctions de sécurité :

  • STO (Safe Torque Off)

  • SS1 (Safe Stop 1)

  • SLS (Safely Limited Speed)

  • SBC/SBT (Safe Brake Control)

• Conformes aux normes CEI 61508 et ISO 13849-1

Protection et robustesse

• Protections : surtension, surintensité, surchauffe, perte de phase, court-circuit

• Résistance aux vibrations : 1 gn / 15 gn choc

• Indice environnemental : 3C3 / 3S3 selon CEI 60721-3-3

• Température de fonctionnement : -15 °C à +50 °C (sans déclassement)

Avantages

• Contrôle haute performance sur tout type de moteur

• Intégration réseau complète via Ethernet / Modbus TCP

• Diagnostic local et distant avec LEDs et serveur Web intégré

• Maintenance prédictive et enregistrement automatique des données

• Réduction des temps d’arrêt et des coûts d’exploitation

Certifications et conformité

• CE, UL, CSA, TÜV

• CEI 61800-3 / CEI 61800-5-1 / UL 508C

• Conformité CEM avec filtre intégré

Conditionnement

• Conditionnement unitaire : 1 variateur

• Poids brut emballé : 70,5 kg

• Dimensions emballage (L x l x h) : 1110 x 430 x 600 mm
