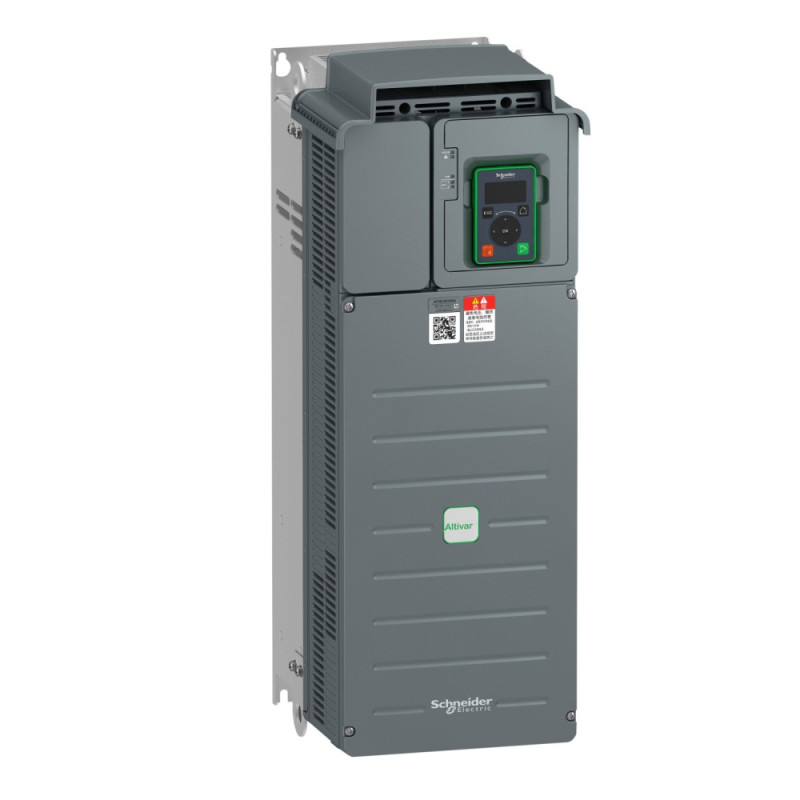

Variateur de vitesse , 30 kW, 40 ch, 380 à 460 V, IP20 Easy Altivar 610 Schneider Electric - VTT610D30N4

Applications principales

• Pompes à eau, surpresseurs et stations de traitement

• Ventilateurs, systèmes HVAC et tours de refroidissement

• Compresseurs d’air et groupes hydrauliques

• Convoyeurs, trieuses et équipements de manutention

• Installations industrielles dans les secteurs de l’eau, de l’énergie, du bâtiment et du pétrole & gaz

Atouts du produit

• Format compact pour une intégration aisée dans les armoires électriques

• Installation rapide et intuitive grâce à la conception « plug & play »

• Terminal d’affichage graphique clair et convivial

• Bornes colorées pour éviter toute erreur de câblage

• Filtre CEM intégré, conforme à la norme IEC 61800-3, catégorie C3

• Protection complète contre les surtensions, surcharges, pertes de phase et courts-circuits

• Performance optimale sur toute la plage de vitesse, avec couple constant ou variable

Caractéristiques techniques principales

• Tension d’alimentation : 380…460 V triphasé (-15 % à +10 %)

• Fréquence d’alimentation : 50/60 Hz ± 5 %

• Puissance moteur :

  • 30 kW (usage normal – surcharge 120 %)

  • 22 kW (usage intensif – surcharge 150 %)

• Courant de ligne :

  • 62,5 A à 380 V (service normal)

  • 55,8 A à 460 V (service normal)

• Courant de sortie : 61,5 A (service normal) / 46,3 A (service intensif)

• Fréquence de sortie : 0,1…500 Hz

• Fréquence de commutation réglable : 2 à 12 kHz (4 kHz nominal)

• Mode de commande moteur : couple optimisé, couple constant ou variable

• Nombre de vitesses préréglées : 16

Interfaces et communication

• Protocole intégré : Modbus RTU (RS485)

• 1 port RJ45 sur le terminal graphique distant

• Emplacement optionnel : carte Profibus DP, extension E/S, ou carte relais

• Vitesse de communication : 4,8 à 38,4 kbit/s

• Mode d’accès : esclave Modbus

Entrées / sorties

• 3 entrées analogiques : 0–10 V / 0–20 mA, résolution 12 bits

• 6 entrées logiques : 24 V DC, compatibles CEI 61131-2

• 2 sorties analogiques : 0–10 V ou 0–20 mA

• 3 sorties relais configurables : NO/NF – 3 A max à 250 V CA

• Alimentation interne pour potentiomètre : 10,5 V DC ±5 %

Protection et sécurité

• Protection thermique du moteur et du variateur

• Détection de surintensité, surtension, perte de phase, sous-tension

• Protection contre les courts-circuits et les défauts à la terre

• Freinage à courant continu jusqu’à l’arrêt complet

• Compensation automatique du glissement moteur

Performances et conditions d’exploitation

• Température de fonctionnement : -15 à +45 °C (jusqu’à 60 °C avec déclassement)

• Altitude d’utilisation : jusqu’à 1000 m sans déclassement (1 %/100 m au-delà)

• Humidité relative : 5 à 95 % sans condensation

• Refroidissement : convection forcée – 240 m³/h

• Dissipation thermique : 649 W (à 380 V, 4 kHz)

• Niveau sonore : 75 dB

• Degré de protection : IP20

• Classe de pollution : 2 (IEC 61800-5-1)

Caractéristiques physiques

• Dimensions (L x H x P) : 226 x 613 x 271 mm

• Hauteur avec plaque CEM : 706 mm

• Poids net : 25,5 kg

• Montage : vertical ±10°

• Matériaux : boîtier robuste en métal ventilé

Conformité et certifications

• CE, RoHS

• Normes : IEC 61800-3, IEC 61800-5-1, IEC 60721-3

• Catégorie C3 – Environnement industriel

• Classe de résistance : 3C3 (chimique) / 3S3 (poussière)
