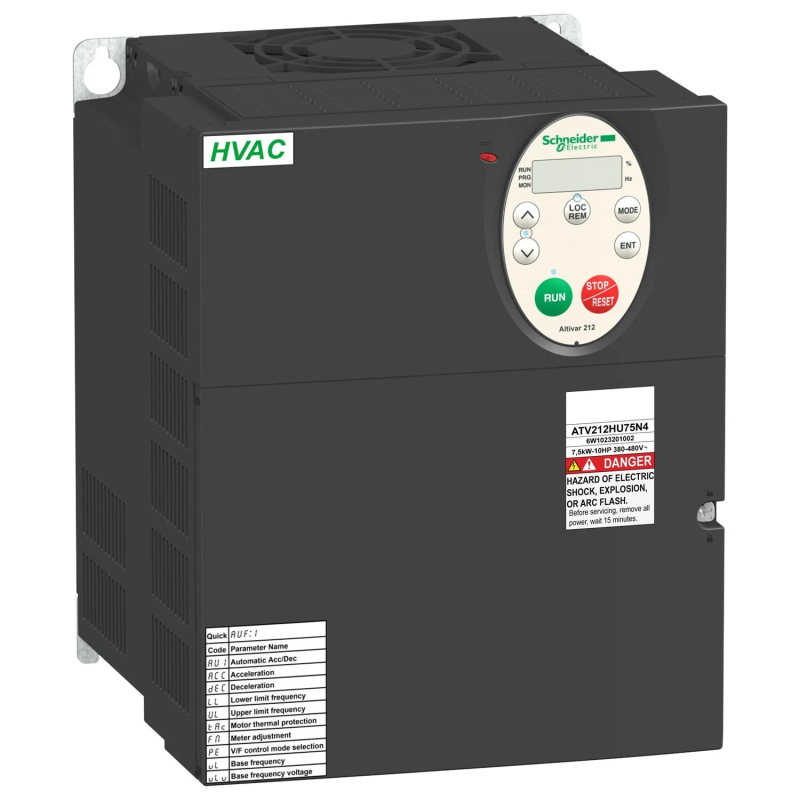

Variateur de vitesse - moteurs asynchrones - 3ph - 7,5kW - 10hp - 480V - IP21 Altivar - ATV212 Schneider Electric - ATV212HU75N4

Caractéristiques principales

• Puissance moteur : 7,5 kW / 10 HP

• Tension d’alimentation : 380 – 480 V CA (±10 %)

• Nombre de phases : 3

• Courant nominal : 16 A

• Fréquence de sortie : 0,5 – 200 Hz

• Filtre CEM intégré : Classe C2

• Indice de protection : IP21

• Poids : 6,45 kg

• Dimensions (L × H × P) : 180 × 232 × 170 mm

• Montage : Vertical (+/- 10°)

Performances

• Réduction de consommation d’énergie : jusqu’à 70 %

• Compensation automatique du glissement moteur

• Rampes d’accélération et décélération réglables (0,01 – 3200 s)

• Surcouple transitoire : 120 % du couple nominal (60 s)

• Freinage par injection DC

• Fréquence de commutation réglable : 6–16 kHz

• Niveau sonore : 51 dB

Communication

• Protocoles intégrés : Modbus, BACnet, LonWorks, METASYS N2, APOGEE FLN

• Interface : RS-485 (bornier 2 fils ou connecteur RJ45)

• Vitesse : 9 600 / 19 200 bps

• Adresses : 1 à 247

Applications

• Chauffage, ventilation et climatisation (HVAC)

• Systèmes de pompage et de circulation d’eau

• Tours de refroidissement et compresseurs

• Gestion technique du bâtiment (GTB)

Avantages

• Jusqu’à 70 % d’économie d’énergie

• Installation simple et maintenance réduite

• Compatibilité parfaite avec les protocoles de communication bâtiment

• Filtre CEM intégré, pas besoin d’inductance additionnelle

• Conforme aux normes internationales CE, UL, CSA, C-Tick, NOM

Normes et certifications

CEI 61800-5-1 / CEI 61800-3 – CE – UL – CSA – C-Tick – NOM – RoHS – DEEE
