Principales :
Gamme de produit : Harmony Electromechanical Relays
Nom de série : Séries RXM

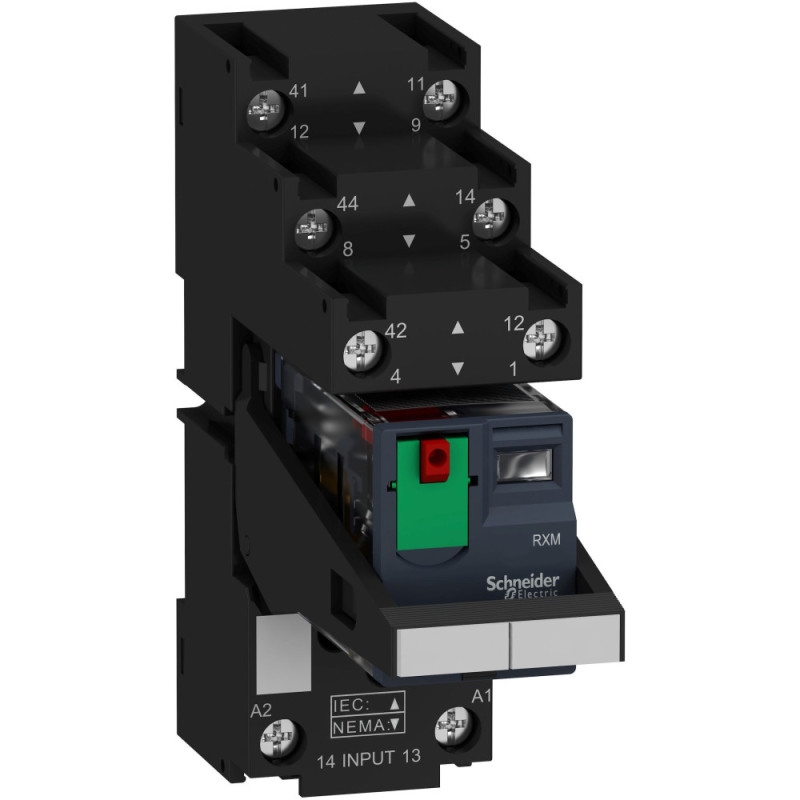

Type de produit ou équipement : Relais embrochable pré-assemblé avec prise
Type de relais : Relais miniature
Type et composition des contacts : 2 "O/F"
État LED : Avec
Type de commande : Bouton de test verrouillable
[Uc] tension circuit de commande : 24 V CC
[Ithe] courant thermique d'emploi sous enveloppe : 10 A
Courant de sortie permanent : 10 A .
Complémentaires :
[Uimp] tension assignée de tenue aux chocs : 4 kV pendant 1,2/50 µs
[Ie] courant assigné d'emploi : 6 A à 28 V CC NF ; 6 A à 250 V CA NF ; 10 A à 28 V CC NO (UL) ; 10 A à 250 V CA NO (UL)
Courant commuté minimum : 10 mA
Tension de commutation minimale : 17 V
Capacité de commutation minimum : 170 mW à 10 mA, 17 V
Durée de vie électrique : 100000 cycles pour charge résistive
Limites de la tension assignée d'emploi : 19.2...26.4 V CC
[Ui] tension assignée d'isolement : 250 V selon CEI
Tension de coupure max : 250 V
Seuil de tension de retombée : ≥ 0,1 Uc CC
Courant de charge : 10 A à 250 V CA ; 10 A à 28 V CC
Temps de fonctionnement : 20 ms
Pouvoir de commutation max : 2500 VA CA ; 280 W CC
Résistance moyenne : 650 Ohm à 20 °C ±10 %
Consommation moyenne de la bobine : 0,9 W, CC
Durée de vie mécanique : 10000000 cycles
Données de fiabilité de sécurité : B10d = 100000
Taux de fonctionnement : ≤ 1200 cycles/heure sous charge ; ≤ 18000 cycles/heure sans charge
Coefficient d'utilisation : 20 %
Largeur hors tout CAO : 26,9 mm
Hauteur hors tout CAO : 79 mm
Profondeur hors tout CAO : 78,45 mm
Valeur du couple : 1 N.m
Temps de réinitialisation : 20 ms
Disposition des contacts : Mixte
Mode de raccordement :
Connecteur 1 x 0,25 à 1 x 2,5 mm² flexible avec embout ;
Connecteur 2 x 0,25 à 2 x 1 mm² flexible avec embout ;
Connecteur 1 x 0,5 à 1 x 2,5 mm² rigide sans embout ;
Connecteur 2 x 0,5 à 2 x 1,5 mm² rigide sans embout
Tenue diélectrique :
1300 V CA entre contacts avec microcoupure ;
2000 V CA entre bobine et contact avec isolement de base ;
2000 V CA entre pôles avec isolement de base
Code de compatibilité : RXM
Catégorie de protection : RT I
Degré de pollution : 2
Position de fonctionnement : Toutes positions
Niveaux de test : Niveau A groupe de montage
Présentation du produit : Produit complet
Vente par quantité indivisible : 30
Matière des contacts : AgNi
Forme des broches : Plat (type faston)
Poids Net : 0,096 kg .
