Principales :
Gamme de produit : Harmony Electromechanical Relays
Nom de série : Séries RXM

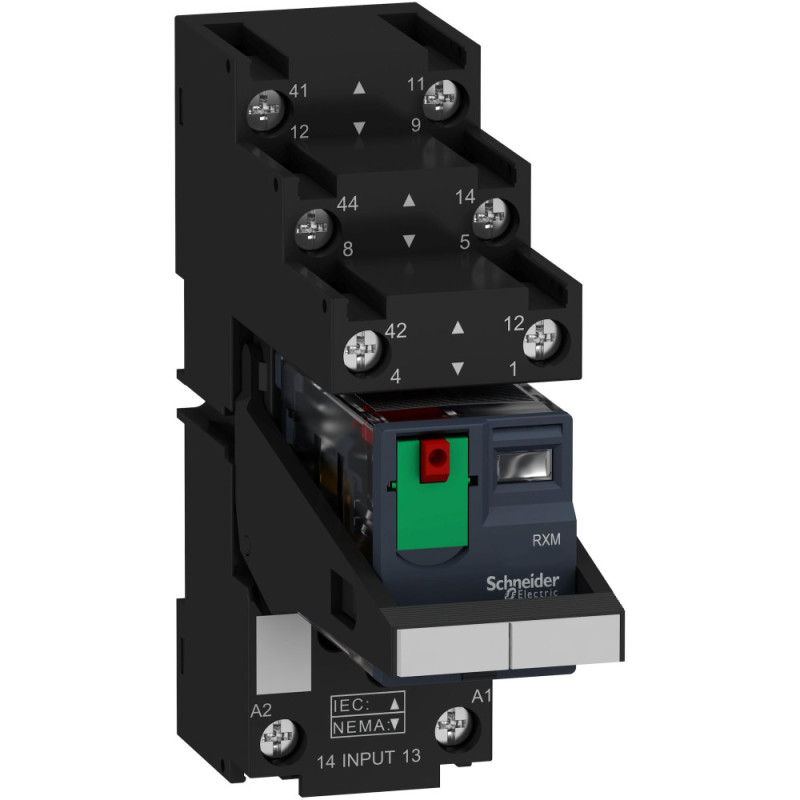

Type de produit ou équipement : Relais embrochable pré-assemblé avec prise
Type de relais : Relais miniature
Type et composition des contacts : 2 "O/F"
État LED : Avec
Type de commande : Bouton de test verrouillable
[Uc] tension circuit de commande : 230 V CA 50/60 Hz
[Ithe] courant thermique d'emploi sous enveloppe : 12 A
Courant de sortie permanent : 10 A .
.
Complémentaires :
[Uimp] tension assignée de tenue aux chocs : 4 kV pendant 1,2/50 µs
[Ie] courant assigné d'emploi : 6 A à 28 V (CC) NF ; 6 A à 250 V (CA) NF ; 12 A à 28 V (CC) NO ; 12 A à 250 V (CA) NO
Courant commuté minimum : 10 mA
Tension de commutation minimale : 17 V
Capacité de commutation minimum : 170 mW à 10 mA, 17 V
Durée de vie électrique : 100000 cycle pour charge résistive
Limites de la tension assignée d'emploi : 184...253 V CA
[Ui] tension assignée d'isolement : 250 V se conformer à CEI
Tension de coupure max : 250 V
Seuil de tension de retombée : >= 0,3 Uc CA
Courant de charge : 12 A à 250 V CA ; 12 A à 28 V CC
Temps de fonctionnement : 20 ms
Pouvoir de commutation max : 3000 VA CA ; 336 W CC
Résistance moyenne : 15000 Ohm à 20 °C ±15 %
Consommation moyenne de la bobine : 1,2 W, CA
Durée de vie mécanique : 10000000 cycles
Données de fiabilité de sécurité : B10d = 100000
Taux de fonctionnement : ≤ 1200 cycles/heure sous charge ; ≤ 18000 cycles/heure sans charge
Coefficient d'utilisation : 20 %
Largeur hors tout CAO : 26,9 mm
Hauteur hors tout CAO : 82,8 mm
Profondeur hors tout CAO : 80,35 mm
Valeur du couple : 1 N.m
Temps de réinitialisation : 20 ms
Disposition des contacts : Séparé
Mode de raccordement :
Connecteur 1 x 0,25 à 1 x 2,5 mm² flexible avec embout
Connecteur 2 x 0,25 à 2 x 1 mm² flexible avec embout
Connecteur 1 x 0,5 à 1 x 2,5 mm² rigide sans embout
Connecteur 2 x 0,5 à 2 x 1,5 mm² rigide sans embout
Tenue diélectrique :
1300 V CA entre contacts avec microcoupure
2000 V CA entre bobine et contact avec isolement de base
2000 V CA entre pôles avec isolement de base
Code de compatibilité : RXM
Catégorie de protection : RT I
Degré de pollution : 2
Position de fonctionnement : Toutes positions
Niveaux de test : Niveau A groupe de montage
Présentation du produit : Produit complet
Vente par quantité indivisible : 30
Matière des contacts : AgNi
Forme des broches : Plat (type faston)
Poids Net : 0,096 kg .
