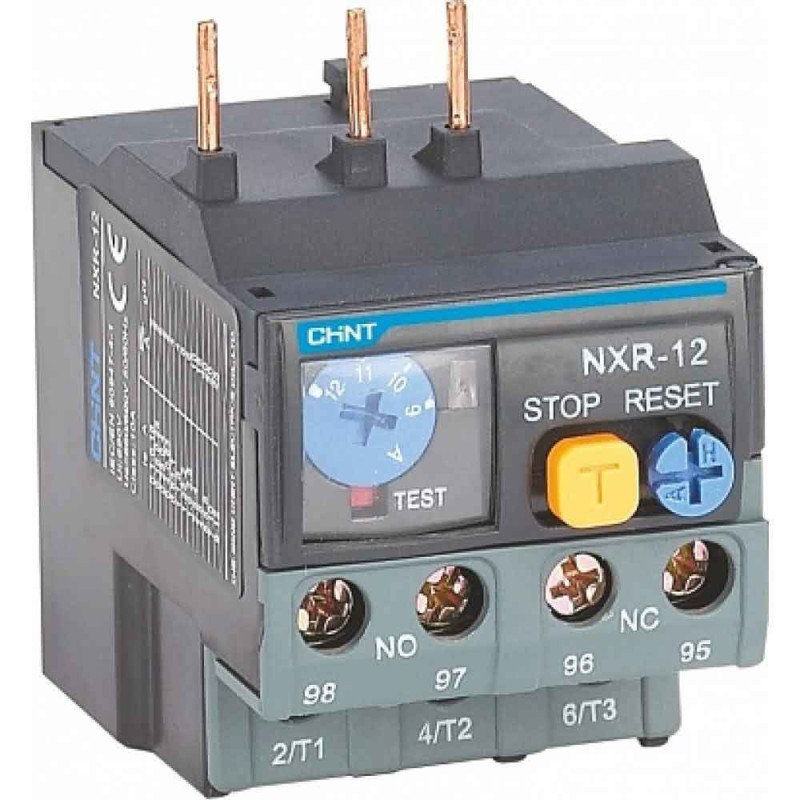

Relais de protection thermique 1.6-2.5A - NXR 12 - CHINT - 837099

Ajustabilité Granulaire : La plage de réglage précise de 1,6 à 2,5 Ampères permet un calibrage fin et direct du seuil de déclenchement. Ce niveau d'ajustement est critique pour maximiser le rendement moteur tout en éliminant les déclenchements intempestifs.

Sécurité Anti-Surcharge Différentielle : Protège efficacement le bobinage du moteur contre les effets néfastes des surintensités prolongées, ainsi que contre les déséquilibres de charge causés par une rupture de phase, assurant une conformité totale aux normes de protection électrique.

Intégration Modulaire et Compacte : Conçu pour un montage direct sous les contacteurs de puissance de la série CHINT NCX-09 à NCX-12, ce qui réduit significativement l'encombrement dans les tableaux électriques et simplifie le câblage de l'ensemble démarreur-moteur.

Fonctions de Réinitialisation Complètes : Le dispositif intègre des fonctions de réinitialisation manuelle et automatique, offrant la flexibilité nécessaire aux techniciens pour adapter la séquence de redémarrage aux impératifs du processus industriel.

Spécifications Techniques

Le modèle NXR-12 (Référence CHINT 837099) est un relais thermique triphasé à action différentielle, calibré pour une intensité nominale réglable allant de 1,6 Ampère à 2,5 Ampères, le rendant idéal pour la protection des charges motrices de faible puissance. Ce dispositif est conçu pour fonctionner dans des circuits principaux sous une tension assignée d'emploi maximale de 690V AC et est généralement couplé à des contacteurs de calibre équivalent ou supérieur. La fiabilité de la protection est assurée par des bilames de haute précision, garantissant un déclenchement conforme aux exigences de la Classe 10, ce qui signifie un temps de coupure maximal de 10 secondes pour un courant de surintensité de 7,2 fois l'intensité nominale. Le mécanisme intègre une compensation de température ambiante, assurant la stabilité du point de déclenchement sur une plage de température opérationnelle étendue, et est équipé de contacts auxiliaires 1NO + 1NC pour la signalisation d'état et l'intégration dans les boucles de command
