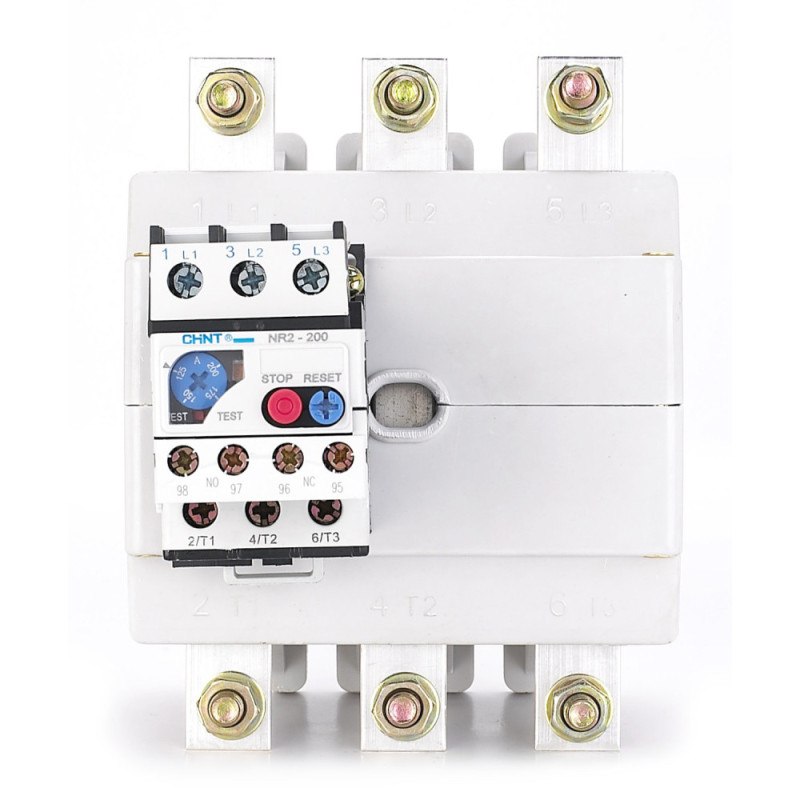

Le relais thermique CHINT NR2-200 268295 est un dispositif électromécanique de protection moteur basé sur le principe du bilame différentiel. Ce bilame, traversé par le courant moteur, se dilate sous l’effet thermique généré par une surcharge prolongée. Lorsque la température atteint un seuil critique, la déformation du bilame actionne un mécanisme de déclenchement mécanique, provoquant l’ouverture du circuit et l’arrêt du moteur. Ce système autonome assure une protection efficace contre les échauffements internes susceptibles d’endommager les enroulements ou de provoquer des défaillances mécaniques.
La plage de réglage thermique de 80 à 125 ampères permet une adaptation précise aux moteurs de forte puissance, utilisés dans des installations industrielles telles que les convoyeurs lourds, les pompes de grande capacité, les compresseurs ou les broyeurs. Le réglage s’effectue par une molette graduée en façade, offrant une calibration fine et reproductible. Ce niveau de réglage élevé impose une architecture robuste, capable de supporter des courants importants sans altération des performances thermiques ni échauffement excessif.
Le relais NR2-200 est conçu pour un montage direct sur les contacteurs CHINT de forte capacité, assurant une continuité électrique optimale et une intégration mécanique sans contrainte. Il est équipé d’un sélecteur de mode de réarmement, permettant de choisir entre réarmement manuel ou automatique selon les exigences de l’installation. Le bouton de test intégré permet de simuler un déclenchement sans surcharge réelle, facilitant les opérations de maintenance préventive et les vérifications fonctionnelles.
Le relais intègre deux contacts auxiliaires : un contact normalement fermé (NC) et un contact normalement ouvert (NO), permettant la transmission d’un signal de défaut vers un automate, un système d’alarme ou une interface de supervision. Ces contacts assurent une interconnexion fiable avec les architectures de commande modernes, garantissant une réponse rapide et sécurisée en cas de déclenchement.
Le boîtier est fabriqué en thermoplastique autoextinguible, résistant aux chocs, à l’humidité, aux poussières et aux agents chimiques. Il est conçu pour fonctionner dans des environnements industriels sévères, avec une excellente tenue mécanique et une stabilité thermique renforcée. Conforme à la norme IEC 60947-4-1, le relais répond aux exigences internationales en matière de protection thermique des moteurs, assurant une sécurité optimale et une fiabilité durable.
En résumé, le CHINT NR2-200 268295 est un relais thermique haute capacité, conçu pour offrir une protection précise, robuste et durable aux moteurs de grande puissance. Sa conception technique, ses fonctionnalités avancées et sa compatibilité avec les systèmes de commande industriels en font un élément essentiel pour la sécurité des installations électromécaniques critiques.
