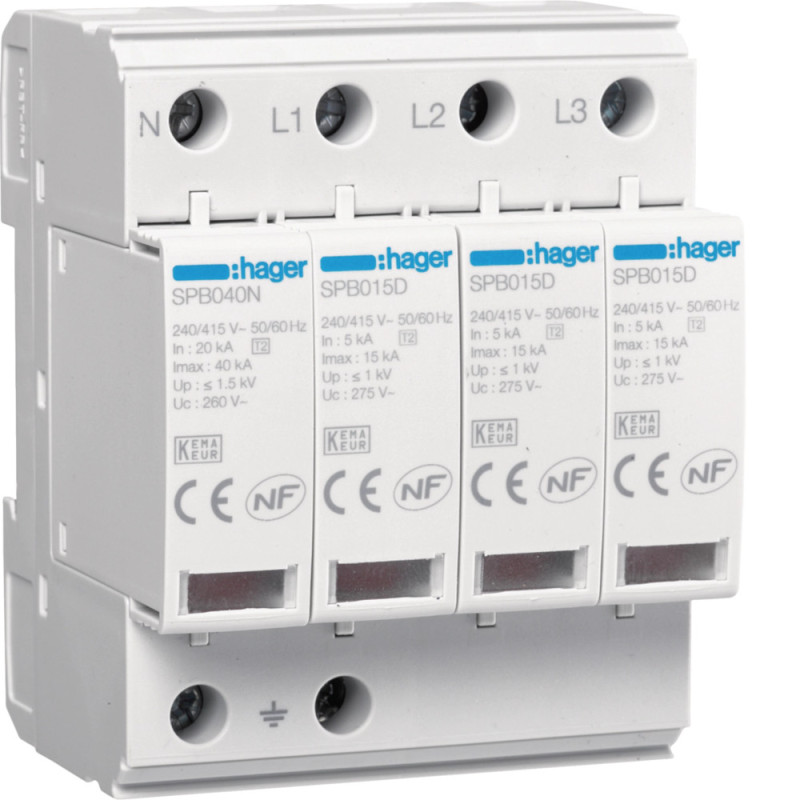

Parafoudre 4P T2 TNS/TT Uc 275V In 5kA Imax 15kA télé signalisation - Hager - SPB415R

Capacité

- Nombre de modules: 4

Tension

- Tension assignée d'emploi Ue: 240 - 415 V

- Tension de fonctionnement continue Uc selon IEC 61643-1: 275 V

- Niveau de protection de la tension Up neutre-terre selon IEC 61643-11: 1 kV

- Niveau de protection Up L-PE/N-PE selon IEC 61643-11: 1,50 kV

- Niveau de protection de la tension Up L-N/PEN selon IEC 61643-11: 1000 V

Courant électrique

- Courant de décharge nominal (In) 8 - 20 µs L-N(PEN)/N-PE IEC 61643: 5 kA, 20 kA

- Protection max. contre les surintensités, connexion parallèle (fusible): 125 A

- Décharge maximale (Imax)) L-N(PEN)/ N-PE: 15 kA, 40 kA

Dimensions

- Hauteur: 98,7 mm

- Largeur: 71 mm

- Profondeur: 65,7 mm

Conditions d'utilisation

- Température de service: -40 - 80 °C

Schéma de réseau

- Type de réseau: TN-S, TT

Equipement

- Avec contact de signalisation à distance: Oui

Raccordement

- Section de raccordement des bornes amont et aval à vis, en câble souple: 1,5 - 25,0 mm²

- Section de raccordement des bornes amont et aval à vis, en câble rigide: 1,5 - 35,0 mm²

- Section du contact de signal: 0,14 - 1,5 mm²

Normes

- Classe d'exigence IEC 61643: T2

Fréquence

- Fréquence: 50 - 60 Hz

Installation, montage

- Couple de serrage: 3 - 4,5 Nm
