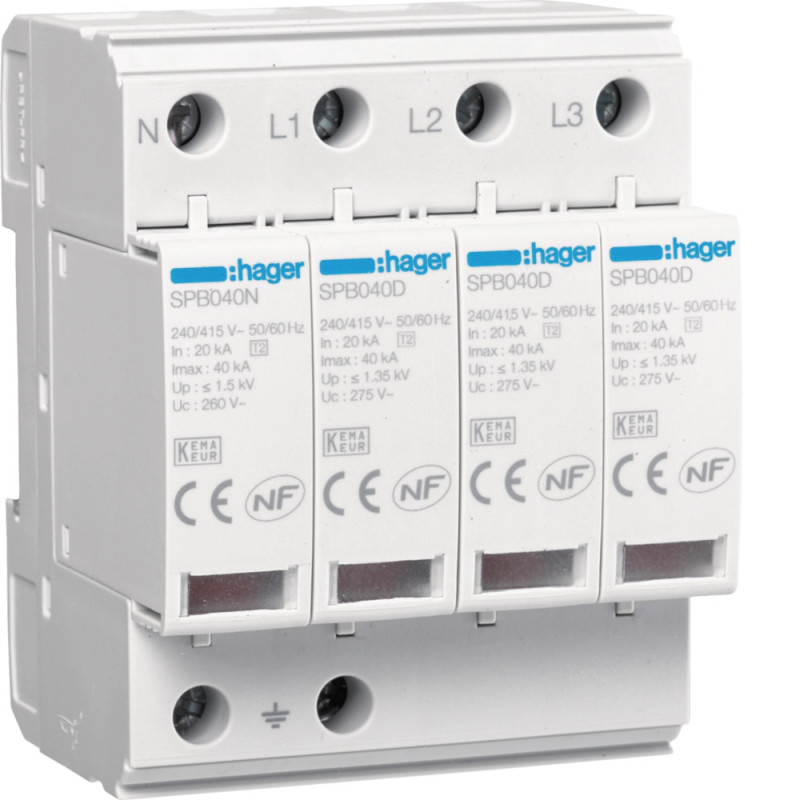

Parafoudre 4P T2 TNS/TT Uc 275V In 20kA Imax 40kA - Hager - SPB440D

Doté d'une cartouche amovible, il est adapté à une installation à l'origine du système, dans les tableaux de distribution et à proximité des équipements terminaux, et protège contre les coups de foudre indirects. Il dispose également d'un indicateur de fin de vie. En général, ils conviennent à une installation aussi proche que possible de l'équipement sensible à protéger. Le type 3 permet une protection selon la courbe 1.2/50 avec un niveau de tension résiduelle très faible.

Le parafoudre est un instrument qui peut être monté à l'intérieur du tableau électrique, c'est-à-dire en amont de l'installation domestique. Son utilisation permet de protéger le système électrique sur lequel il est installé.

Le parafoudre protègera l'ensemble du système contre les surtensions, les surtensions et les pointes d'électricité qui peuvent provenir de l'opérateur de la ligne électrique, ou de phénomènes atmosphériques tels que la foudre. Ces anomalies de courant peuvent causer de graves dommages aux appareils connectés aux prises. Une surtension peut provoquer la rupture du matériel d'un PC, ou court-circuiter les cartes des smartphones, des tablettes et des appareils ménagers. En cas d'augmentation soudaine du flux d'énergie, la vie humaine peut même être mise en danger par une électrocution. Pour éviter que cela ne se produise, il est donc conseillé d'installer un parafoudre.

Les parafoudres sont divisés en trois classes :

Dans la classe 1, nous trouvons des appareils destinés à être utilisés dans des zones où des phénomènes météorologiques défavorables tels que des orages et des éclairs se produisent habituellement (par exemple, en montagne). Dans ce cas, le parafoudre est monté dans l'armoire électrique et peut résister à plusieurs surtensions sans être endommagé. La décharge a lieu en 350 microsecondes, de sorte que l'énergie excédentaire n'atteint pas le système.

Dans la classe 2 se trouvent les parafoudres qui protègent le système contre les surtensions et les pointes qui peuvent être causées par des travaux de maintenance sur la ligne par l'opérateur.

Dans la classe 3, en revanche, on trouve les appareils qui offrent une protection encore plus grande : dans ce cas, le parafoudre est installé directement sur les prises électriques de la maison.

Caractéristiques :

Tension maximale en mode com permanent : 275V

Niveau de protection en mode commun : 1,35 kV

Niveau de protection UP L-PE /N-Pe selon IEC 61643-11 : 1.5 kV

Section des brins du câble rigide x connexion par vis terminale : 1,5/35mm².

Section de câble flexible x connexion par bornes à vis : 1.5/25mm².

Température de fonctionnement : -40 - +80 °C

Profondeur du produit : 58,2 mm

Hauteur du produit : 89,8 mm

Largeur du produit : 71,2 mm

Fiche technique

Modules: 4

Pôles: 4P

Courant Maximal: 40KA

Type: 2

Modèle: AC

Protections du circuit:

Protection contre les surtensions
