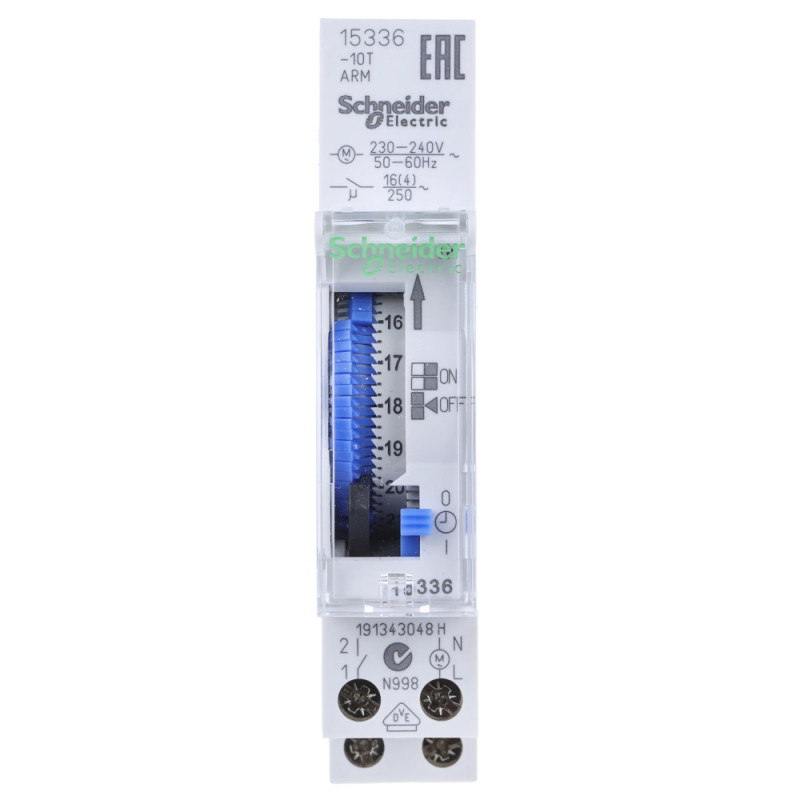

L’interrupteur horaire Acti9 IH 15336 est un dispositif électromécanique destiné à programmer automatiquement la mise en marche et l’arrêt d’un circuit électrique selon un calendrier journalier. Il fonctionne sur un cycle de 24 heures, dispose d’un canal de sortie, et conserve les réglages même en cas de coupure de courant grâce à sa réserve de marche. Il se monte sur rail DIN dans un tableau électrique standard.
Caractéristiques techniques principales
Type de produit : interrupteur horaire électromécanique
Gamme : Acti9 IH (Schneider Electric)
Canaux : 1 canal
Cycle de fonctionnement : 24 heures (quotidien)
Nombre maximal de commutations : 48 commutations ON / 48 OFF par jour
Intervalle de commutation minimum : 15 minutes
Tension d’alimentation : 230 à 240 V AC, 50/60 Hz
Courant de commutation nominal : 16 A en 250 V AC (cos φ = 1)
Réserve de marche : 100 heures (permet de conserver la programmation et l’heure en cas de coupure)
Précision de l’horloge : environ ±1 seconde par jour à 20 °C
Dimension : largeur 18 mm (soit 2 modules de 9 mm), hauteur 90 mm, profondeur 66 mm
Poids : environ 0,101 kg
Indice de protection : IP20 (protection contre les corps solides de plus de 12 mm)
Plage de température de fonctionnement : –25 à +50 °C
Mode de fixation : montage sur rail DIN
Contact de commutation : contact à ouverture (NC ou NO suivant montage)
Commande manuelle possible : oui
Changement d’heure : manuel (pas de passage automatique heure d’été / hiver)
Fonctions et usages
Cet interrupteur horaire permet de contrôler automatiquement des charges comme l’éclairage, la ventilation, le chauffage, l’arrosage ou d’autres circuits selon un planning journalier. Il est particulièrement utile pour automatiser les opérations en bâtiment résidentiel ou tertiaire. Grâce à sa réserve de marche, les programmes ne sont pas perdus en cas de coupure de courant.
Points d’attention / limites
Le temps de commutation le plus court est de 15 minutes, ce qui peut ne pas convenir à des applications exigeant une granularité moindre. Le passage à l’heure été / hiver doit être effectué manuellement. L’IP20 indique qu’il n’est pas étanche, il doit être installé dans un coffret fermé. Le courant maximal est de 16 A, ce qui limite la charge connectable.
