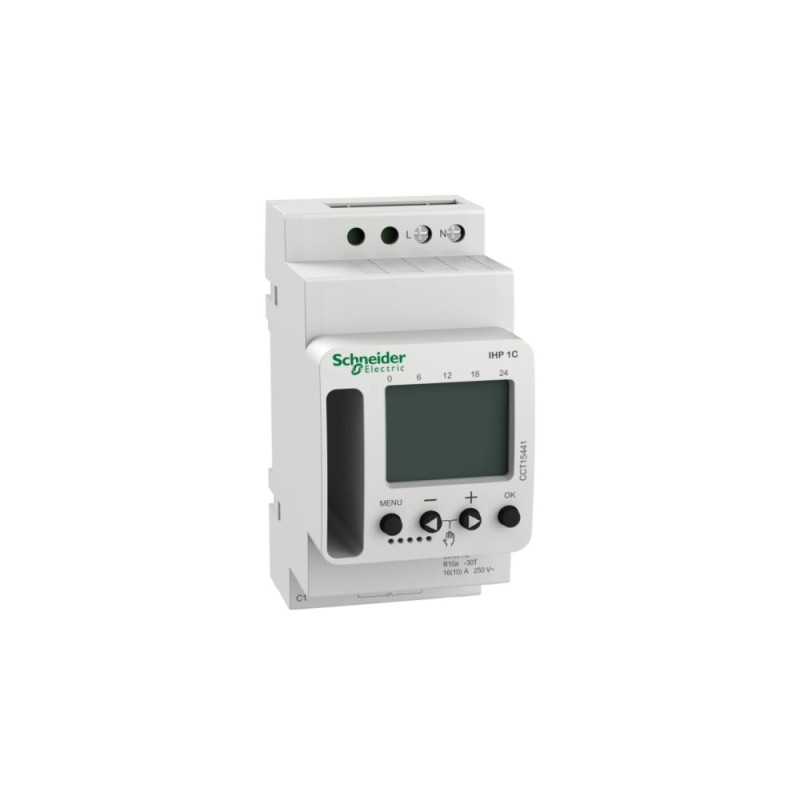

L’interrupteur horaire CCT15441 de la gamme Acti9 IHP de Schneider Electric est un dispositif modulaire numérique destiné à piloter automatiquement un circuit selon une programmation hebdomadaire. Il permet d’activer et de désactiver des charges selon des plages horaires préétablies. Il est conçu pour être installé sur rail DIN (type TH35) dans un tableau électrique. Il dispose d’un canal de commutation (un contact sec) et conserve les programmes même en cas de coupure prolongée grâce à une importante réserve de marche. Il assure aussi le passage automatique entre heure d’été et heure d’hiver.
L’interrupteur horaire CCT15441 de la gamme Acti9 IHP de Schneider Electric est un dispositif modulaire numérique destiné à piloter automatiquement un circuit selon une programmation hebdomadaire. Il permet d’activer et de désactiver des charges selon des plages horaires préétablies. Il est conçu pour être installé sur rail DIN (type TH35) dans un tableau électrique. Il dispose d’un canal de commutation (un contact sec) et conserve les programmes même en cas de coupure prolongée grâce à une importante réserve de marche. Il assure aussi le passage automatique entre heure d’été et heure d’hiver.
Caractéristiques techniques principales
Type de produit : interrupteur horaire numérique programmable (7 jours)
Gamme : Acti9 IHP (Schneider Electric)
Référence : CCT15441
Nombre de canaux : 1
Cycle de programmation : 24 heures + 7 jours (hebdomadaire)
Nombre maximal de commutations : 56 par semaine
Intervalle de commutation minimum : 1 minute
Tension d’alimentation : 230 V AC (±10 % / –15 %), fréquence 50/60 Hz
Courant commuté maximum : 16 A à 250 V AC (cos φ = 1) ; 10 A à 250 V AC (cos φ = 0,6)
Courant commuté minimum : 10 mA à 230 V AC ; 100 mA à 24 V (AC/DC)
Puissance consommée en veille (standby) : 0,5 W
Réserve de marche / sauvegarde : jusqu’à 10 ans (mémorisation du programme et de l’heure)
Précision de l’horloge : ±0,25 seconde par jour à 25 °C environ
Type de contacts : contact sec (normalement ouvert / normalement fermé)
Classe d’isolation : Classe II
Indice de protection : IP20
Dimensions : largeur 45 mm, hauteur 92,6 mm, profondeur 66,7 mm
Poids : environ 114 grammes
Mode de raccordement : bornes à vis pour conducteurs rigides ou flexibles (0,5 … 2,5 mm²), avec manchon selon bornes
Température de fonctionnement : environ –30 °C à +55 °C
Normes : EN 60730 2 7 (horaire)
Fonctions complémentaires :
Verrouillage de code pour empêcher les modifications non autorisées
Calendrier de vacances (programmation d’absences)
Mode marche/arrêt permanent
Présélection des commutations
Commande manuelle possible directement depuis l’appareil
Usage recommandé
Cet interrupteur horaire est particulièrement adapté pour automatiser des charges telles que l’éclairage, la ventilation, le chauffage ou d’autres systèmes nécessitant une mise en marche et un arrêt régulier selon un planning hebdomadaire. Il convient aux installations modulaires dans les tableaux électriques, permettant une programmation précise des cycles avec une grande réserve de sauvegarde.
