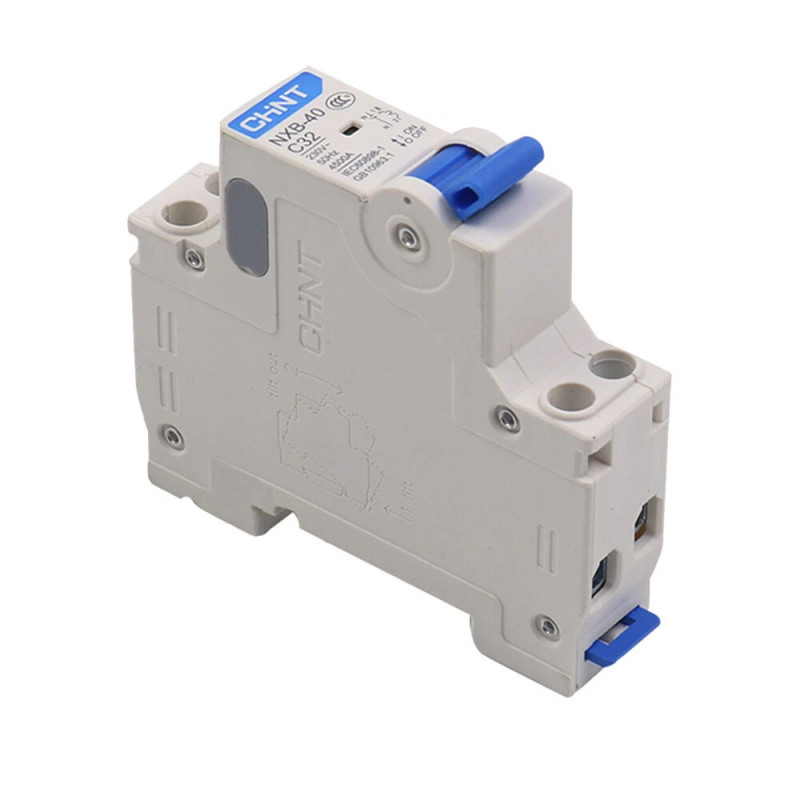

Disjoncteur miniature DPN 1P+N 4,5kA C32A NXB-40 CHINT - 817020

Le disjoncteur miniature CHINT NXB-40/C32-1PN-4,5 est un dispositif électromécanique de protection destiné aux circuits monophasés en courant alternatif basse tension. Sa configuration 1P+N permet d’interrompre simultanément le conducteur de phase et le neutre, assurant une isolation complète du circuit en cas de défaut. Ce type de disjoncteur est particulièrement adapté aux installations résidentielles, tertiaires ou aux équipements industriels légers, où la sécurité des personnes et des matériels impose une coupure fiable et rapide.

Avec un calibre de 32 ampères, ce modèle est conçu pour protéger des circuits de distribution à forte intensité, tels que les prises de courant industrielles, les équipements de chauffage, les machines-outils monophasées ou les groupes électrogènes. Sa courbe de déclenchement de type C permet de tolérer les appels de courant transitoires modérés, typiques des charges inductives comme les moteurs ou les transformateurs, tout en assurant une coupure rapide en cas de court-circuit. Cette courbe est calibrée pour déclencher entre cinq et dix fois le courant nominal, garantissant une bonne sélectivité et une protection efficace.

La capacité de coupure de 4,5 kA indique que le disjoncteur peut interrompre un courant de court-circuit allant jusqu’à 4500 ampères sans subir de dommages internes. Ce seuil est conforme aux exigences des réseaux domestiques et tertiaires standards. Le mécanisme de déclenchement repose sur une double technologie :

• Thermique : pour les surcharges prolongées, via un bilame qui se déforme sous l’effet de la chaleur.

• Magnétique : pour les courts-circuits instantanés, via une bobine qui réagit à une élévation brutale du courant.

Le boîtier du disjoncteur est fabriqué en thermoplastique autoextinguible, résistant aux chocs, à l’humidité et aux agents chimiques. Il occupe un seul module de largeur (1M), ce qui facilite son intégration dans les tableaux de distribution compacts. Les bornes de raccordement sont conçues pour accueillir des câbles rigides ou souples, avec une capacité de serrage fiable et une identification claire des pôles. Un indicateur de position mécanique (ON/OFF) est visible en façade, permettant une lecture rapide de l’état du circuit. La manette de commande est ergonomique, assurant une manipulation aisée même en environnement contraint.

Ce modèle est conforme à la norme IEC 60898-1, garantissant sa fiabilité, sa précision de déclenchement et sa compatibilité avec les exigences de sécurité électrique internationales. Il est conçu pour fonctionner dans des environnements à température ambiante normale, avec une tenue thermique stable et une endurance mécanique élevée.

En résumé, le CHINT NXB-40/C32-1PN-4,5 est un disjoncteur miniature 1P+N compact, robuste et performant, conçu pour offrir une protection durable et précise dans les installations basse tension fortement sollicitées. Sa technologie de déclenchement fiable et sa conformité aux normes en font un élément essentiel pour garantir la sécurité des réseaux électriques monophasés.
