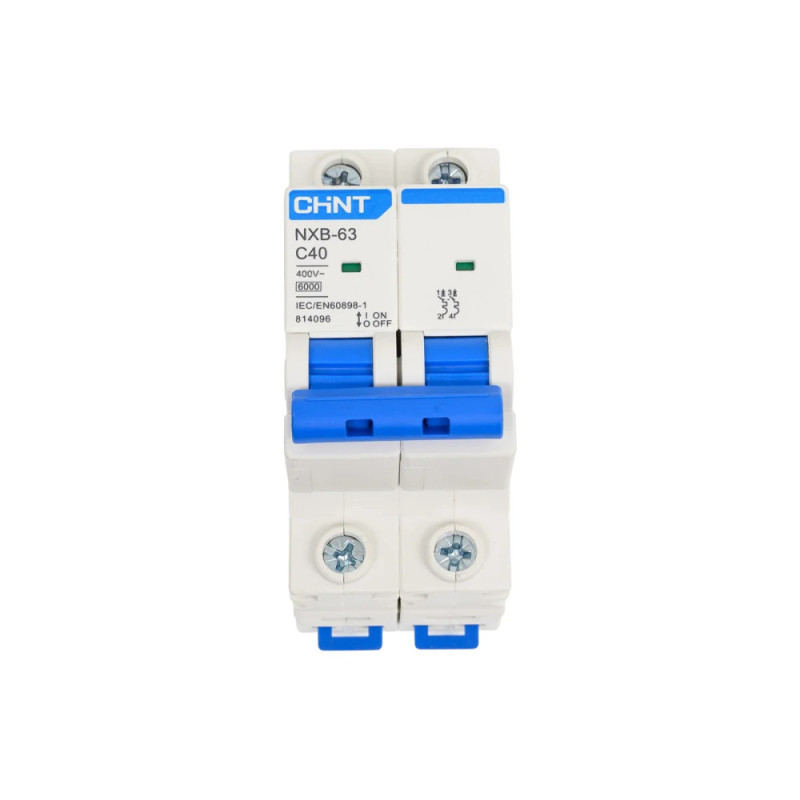

Le disjoncteur miniature CHINT NXB-63 814096 est un dispositif électromécanique de protection destiné aux circuits de distribution en courant alternatif basse tension. Il est conçu pour assurer la coupure automatique du circuit en cas de surcharge ou de court-circuit, garantissant ainsi la sécurité des personnes et des équipements. Ce modèle est bipolaire, ce qui signifie qu’il protège simultanément les deux conducteurs actifs d’un circuit, assurant une isolation complète en cas de défaut.
Doté d’un calibre de 40 ampères, il est adapté aux circuits de puissance moyenne, tels que les départs moteurs, les lignes d’éclairage intensif ou les prises de courant à forte charge. Sa courbe de déclenchement de type C permet une tolérance aux appels de courant transitoires, typiques des charges inductives comme les moteurs ou les transformateurs, tout en assurant une coupure rapide en cas de court-circuit. Cette courbe est calibrée pour déclencher entre 5 et 10 fois le courant nominal, offrant un bon compromis entre protection et sélectivité.
La capacité de coupure de 6 kA indique que le disjoncteur peut interrompre un courant de court-circuit allant jusqu’à 6000 ampères sans subir de dommages, ce qui le rend conforme aux exigences des réseaux domestiques et tertiaires. Le mécanisme de déclenchement repose sur une double technologie : thermique pour les surcharges prolongées, et magnétique pour les courts-circuits instantanés. Le déclencheur thermique utilise un bilame qui se déforme sous l’effet de la chaleur, tandis que le déclencheur magnétique repose sur une bobine qui réagit à l’intensité du courant.
Ce modèle occupe deux modules de largeur (2M), ce qui facilite son intégration dans les tableaux de distribution standards. Le boîtier est en thermoplastique autoextinguible, résistant aux chocs, à l’humidité et aux agents chimiques. Les bornes de raccordement sont conçues pour accueillir des câbles rigides ou souples, avec une capacité de serrage sécurisée et une identification claire des pôles.
Le disjoncteur NXB-63 est conforme à la norme internationale IEC 60898-1, garantissant sa fiabilité, sa précision de déclenchement et sa compatibilité avec les exigences de sécurité électrique. Il est également équipé d’un indicateur de position (ON/OFF) visible en façade, permettant une identification rapide de l’état du circuit. Sa manette ergonomique assure une manipulation aisée, même en environnement contraint.
En résumé, le CHINT NXB-63 814096 est un disjoncteur miniature performant, conçu pour offrir une protection efficace, durable et conforme aux normes dans les installations basse tension. Il constitue une solution idéale pour les tableaux électriques résidentiels, tertiaires ou industriels légers, où la sécurité, la fiabilité et la compacité sont essentielles.
