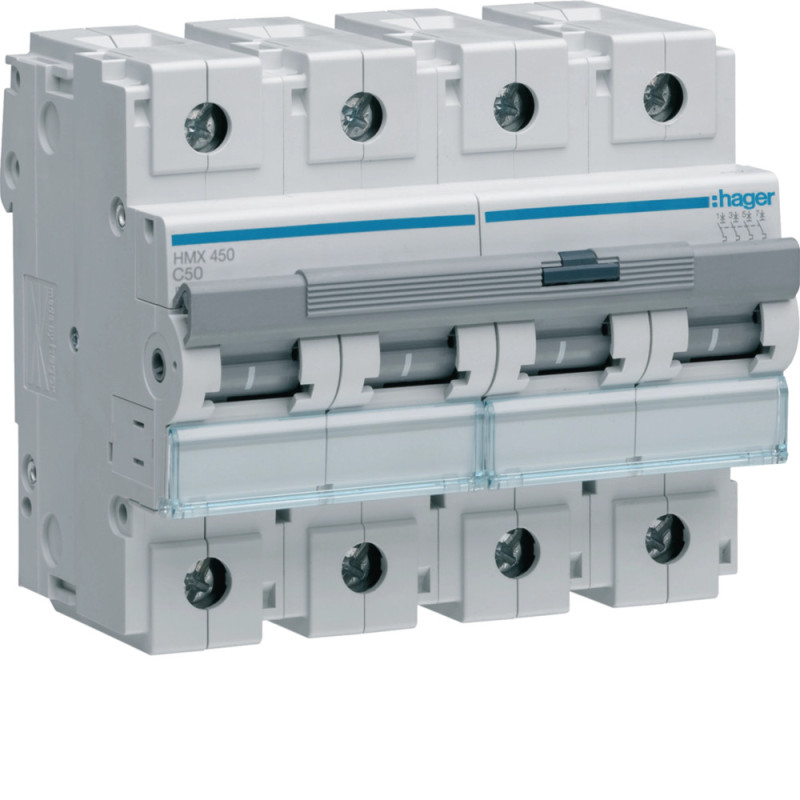

Disjoncteur 4P 50kA C-50A 6M - Hager - HMX450

Architecture

- Type de pôles: 4P

- Courbe: C

Tension

- Tension assignée d'emploi Ue: 415 - 415 V

- Type de tension d'alimentation: AC

- Tension assignée d'isolement: 500 V

- Tension assignée de tenue aux chocs: 6000 V

Fréquence

- Fréquence: 50 - 60 Hz

Courant électrique

- Courant assigné nominal: 50 A

- Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2: 50 kA

- Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 50 kA

Installation, montage

- Couple de serrage: 3,5 - 5,0 Nm

- Type de raccordement haut pour produits modulaires: Borne à vis

- Type de raccordement bas pour produits modulaires: Borne à vis

- Couple de serrage nominal borne basse: 3,60 - 3,60 Nm

- Couple de serrage nominal borne haute: 3,60 - 3,60 Nm

Principaux attributs électriques

- Pouvoir de coupure nominal Icn AC selon IEC 60898-1: 50 kA

Puissance

- Puissance dissipée totale sous IN: 14,76 W

Endurance

- Endurance électrique en nombre de cycles: 4000

- Endurance mécanique nombre de manœuvres: 20000

Raccordement

- Section de raccordement des bornes amont et aval à vis, en câble rigide: 1 - 70 mm²

- Section de raccordement des bornes amont et aval à vis, en câble souple: 1 - 50 mm²

- Section de raccordement en câble souple: 50 mm²

- Section de raccordement en câble rigide: 70 mm²

Conditions d'utilisation

- Degré de pollution suivant IEC 60664/IEC 60947-2: 3

- Classe de limitation d'énergie I²t: 3

- Tropicalisation/humidité/Exécution: Tous climats

- Température de service: -25 - 70 °C

Capacité

- Nombre de modules: 6

Connectivité

- Alignement des bornes hautes pour appareils modulaires: Bornes alignées

- Alignement des bornes basses pour appareils modulaires: Bornes alignées

Dimensions

- Hauteur: 90 mm

- Largeur: 106 mm

- Profondeur: 70 mm
