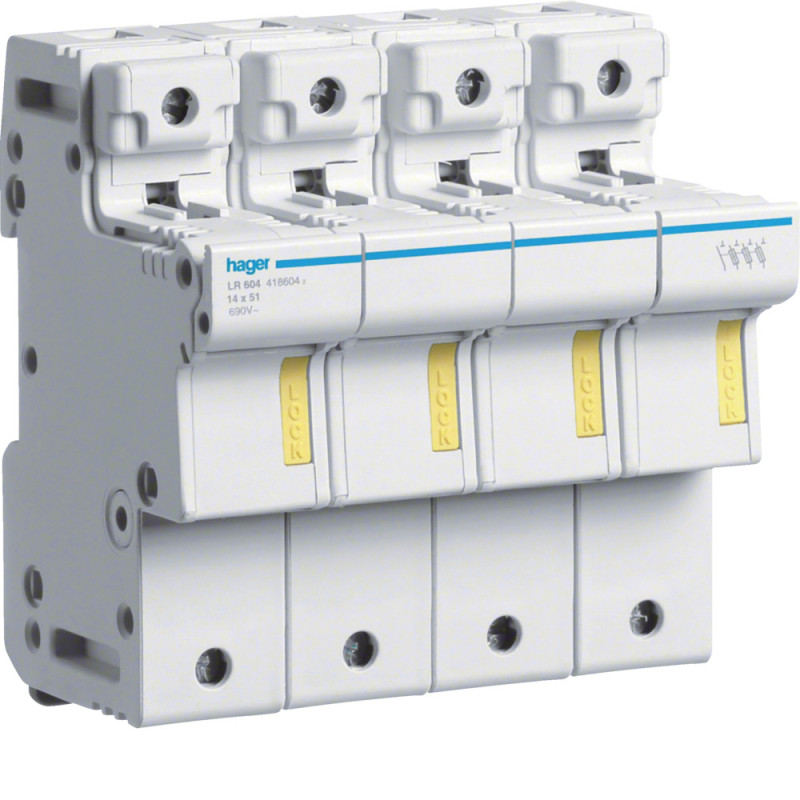

Porte-fusible sectionnel type L51 3P+N 50A 690V - Hager - LR604

Dimensions

- Hauteur: 107 mm

- Largeur: 105 mm

- Profondeur: 93 mm

Architecture

- Nombre de poteaux: 4

courant électrique

- Courant nominal nominal: 50 A

- Courant nominal de la cartouche fusible: 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A

Capacité

- Nombre de modules: 6

Réservé à un usage interne

- Nombre de semi-modules de 17,5 mm: 12

Conditions d'utilisation

- Température de fonctionnement: -5 à 40 °C

Installation, assemblage

- Couple de serrage nominal: 3,5 - 3,5 Nm

- Assemblage dans: Profilé DIN

Pouvoir

- Puissance totale dissipée en conditions de courant nominal: 20,60 W

Souche

- Tension d'isolation nominale Ui: 690 V

- Résistance à la tension de crête nominale (Uimp): 8 kV

- Type d'alimentation en tension: AC

- Catégorie de surtension selon IEC60947-1: 3

Sécurité

- Indice de protection IP: IP20

Connexion

- Entrée et sortie transversales avec vis, pour conducteurs flexibles: 2,5 - 25 mm²

- Entrée et sortie transversales avec vis, pour conducteurs rigides: 2,5 - 35 mm²

Fusible

- Taille du fusible AT: 14 x 51

Couverture, porte

- Verrouillable: Non
