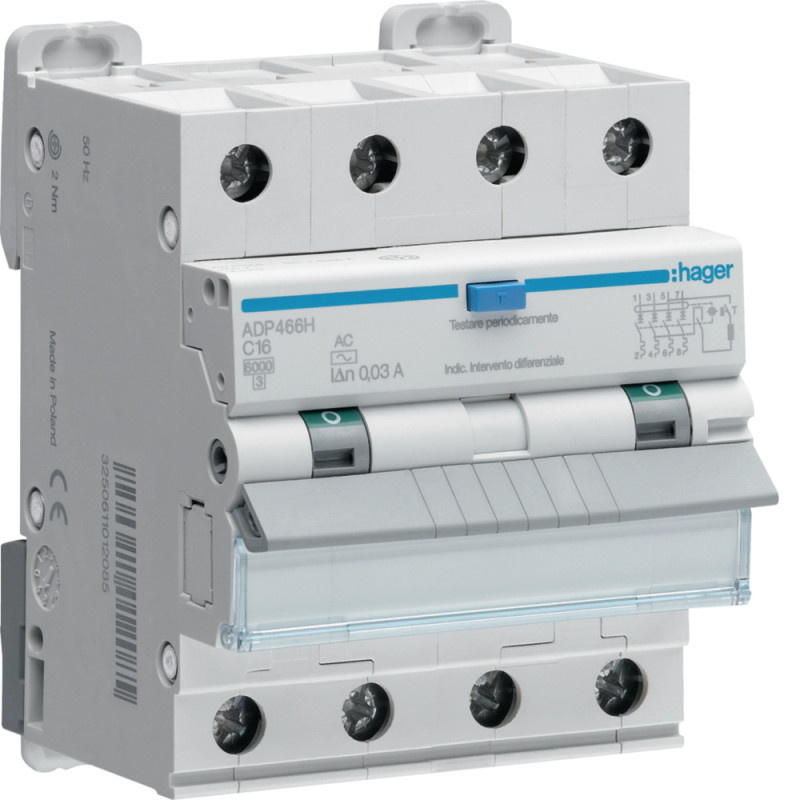

Disjoncteur automatique différentiel de pouvoir de coupure de 6 000 A selon la norme CEI EN 61009-1 (Icn), tension (Un) de 400 V à 50-60 Hz. Adapté aux installations résidentielles et commerciales, il protège contre les surcharges, les courts-circuits et les courants de défaut à la terre. Doté de 4 pôles protégés, d'une courbe de déclenchement en C et d'un courant nominal (In) de 40 A, il est équipé d'un dispositif différentiel de type AC avec Idn égal à 300 mA et occupe un encombrement équivalent à 4 modules DIN.
Actuel
- Courant nominal: 40 A
- Sensibilité IΔn: 300 mA
- Pouvoir de coupure nominal Icn à 400 V CA selon la norme IEC 60898-1: 6 kA
- Courant nominal à -25 °C: 49,80 A
Architecture
- Courbe: C
- Position neutre: Gauche, Droite
- Nombre de poteaux: 4P
- Nombre de poteaux protégés: 4
Nombre de modules
- Nombre de modules: 4
Protection
- Type à courant résiduel: Colombie-Britannique
- Classe de protection contre les intrusions (IP): IP20
Conditions d'emploi
- type de tension d'alimentation: Colombie-Britannique
- Tension de fonctionnement CA nominale: 230 - 400 V
- Tension d'isolation nominale Ui: 500 V
Installation, assemblage
- Couple de serrage nominal de la borne inférieure: 2 - 2 Nm
- Couple de serrage nominal de la borne supérieure: 2 - 2 Nm
Fréquence
- Fréquence: 50 - 50 Hz
Connexion
- Section de bornes d'entrée avec vis pour conducteurs flexibles: 1 - 16 mm²
- Section de bornes à vis, pour conducteurs rigides:1 - 25 mm²
Conditions d'utilisation
- classe de limitation d'énergie I²t: 3
- Degré de pollution/CEI 60664/CEI 60947-2: 2
- Température de fonctionnement: -5 à 40 °C
Série
- Hauteur: 84 mm
- Longueur: 71 mm
- Profondeur: 70 mm
Connectivité
- Type de connexion: borne à vis
Pouvoir
- Dissipation de puissance totale: 17,70 O
