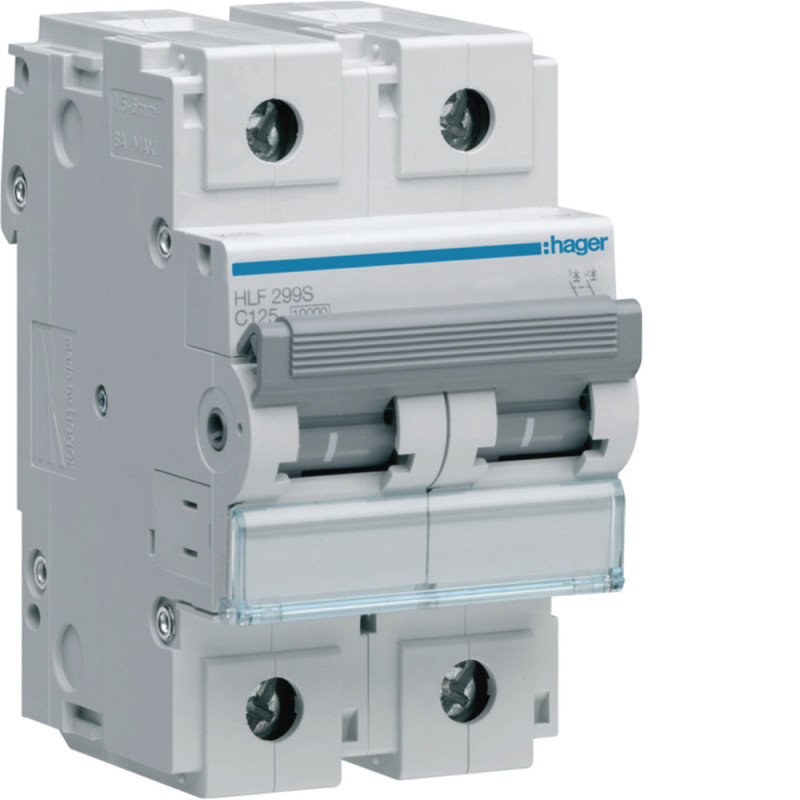

Disjoncteur 2P 10 kA C-125 A 3M - Hager - HLF299S

Architecture

- Type de poteau: 2P

- Courbe: C

Tension

- Tension de fonctionnement nominale Ue: 415 - 415 V

- Alimentation en tension de type: AC

- Tension d'isolation nominale Ui: 500 V

- Tension de tenue aux impulsions nominale Uimp: 6000 V

Fréquence

- Fréquence: 50 - 60 Hz

courant électrique

- Courant nominal: 125 A

- Pouvoir de coupure nominal Ics AC selon la norme IEC 60898-1: 7,50 kA

- Pouvoir de coupure nominal en court-circuit Icn sous 230 V CA selon la norme IEC 60898-1: 10 kA

- Pouvoir de coupure ultime nominal en court-circuit Icu sous 230 V CA IEC 60947-2: 10 kA

- Pouvoir de coupure ultime nominal en court-circuit Icu sous 400 V CA IEC 60947-2: 10 kA

Installation, montage

- Couple de serrage nominal: 3,5 - 5,0 Nm

- Type de connexion supérieure pour appareils modulaires: borne à vis

- Type de connexion inférieure pour appareils modulaires: borne à vis

- Couple de serrage nominal vers le bas de la borne: 3,60 - 3,60 Nm

- Couple de serrage nominal de la borne supérieure: 3,60 - 3,60 Nm

Principales caractéristiques électriques

- Pouvoir de coupure nominal en court-circuit Icn AC selon la norme IEC 60898-1: 10 kA

Pouvoir

- Perte de puissance totale sous IN: 21 W

Endurance

- Autonomie électrique en nombre de cycles: 4000

- Nombre d'opérations mécaniques: 20000

Connexion

- Coupe transversale d'entrée et de sortie avec vis, pour conducteurs massifs: 1 - 70 mm²

- Coupe transversale de l'entrée et de la sortie avec vis, pour conducteurs flexibles: 1 - 50 mm²

- conducteur flexible de section transversale: 50 mm²

- conducteur rigide de section transversale: 70 mm²

Conditions d'utilisation

- Degré de pollution selon les normes IEC 60664 / IEC 60947-2: 3

- protection contre l'humidité de l'air: Pour tous les climats

- Température de fonctionnement: -25 à 70 °C

Capacité

- Nombre de modules: 3

Connectivité

- Alignement des connexions supérieures pour les appareils modulaires: Terminal aligné

- Alignement des connexions vers le bas pour les appareils modulaires: Terminal aligné

Dimensions

- Hauteur: 90 mm

- Largeur: 53 mm

- Profondeur: 70 mm
