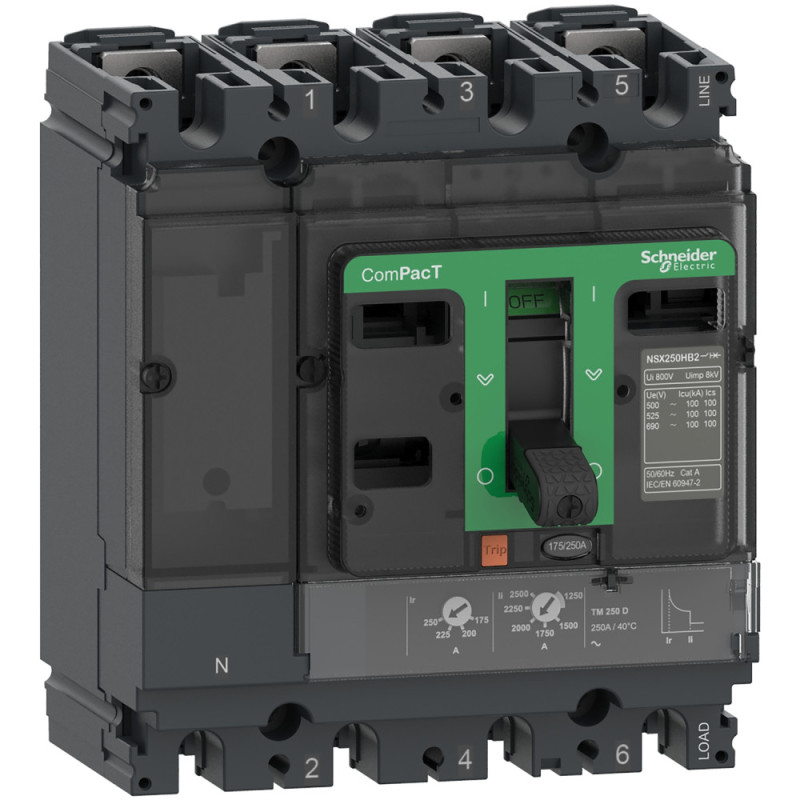

ComPacT NSX250H

Disjoncteur de Puissance Schneider Electric, 250A, Niveau de Performance Élevé (H)

Le disjoncteur ComPacT NSX250H est spécifiquement conçu pour les applications critiques nécessitant une protection fiable et une haute performance de coupure. Il représente la solution idéale pour la distribution électrique dans les infrastructures tertiaires et industrielles complexes où le courant de court-circuit présumé est élevé, garantissant la continuité de service et la protection de l'installation conformément aux normes IEC. Il est l'outil indispensable des ingénieurs cherchant un équilibre entre compacité, puissance et sécurité opérationnelle.

Points Forts

Haute Capacité de Coupure (70kA) : Classification "H" assurant une protection optimale des équipements en aval même en présence de courants de court-circuit violents (70 kA sous 400V typique).

Protection Fiable TM-D : Intègre une unité de déclenchement magnéto-thermique fixe (TM-D) éprouvée, offrant une protection essentielle et standardisée contre les surcharges et les défauts magnétiques instantanés.

Configuration Tétrapolaire (4P3D) : Optimisé pour les réseaux triphasés avec neutre, assurant la protection sélective des trois phases tout en gérant la continuité du pôle neutre.

Intégration Durable : Conçu pour le montage fixe, il assure une connexion mécanique robuste et stable, facilitant son installation et sa maintenance dans les tableaux de distribution principaux (TGBT).

Spécifications Techniques

Le disjoncteur de puissance ComPacT NSX250H est calibré pour un courant nominal (In) de 250 ampères et est architecturé en configuration tétrapolaire avec protection sur trois pôles (4P3D). L'organe de protection intégré est une unité de déclenchement de type TM-D (Thermique-Magnétique Direct), offrant une réponse essentielle contre les effets des surcharges et des courts-circuits. Il se distingue par sa capacité ultime de coupure (Icu) extrêmement élevée de 70 kiloampères, classant cet appareil dans la catégorie de performance H. Cette robustesse opérationnelle est complétée par une conception dédiée au montage fixe, garantissant une intégration sécurisée et permanente dans l'enveloppe de distribution.
