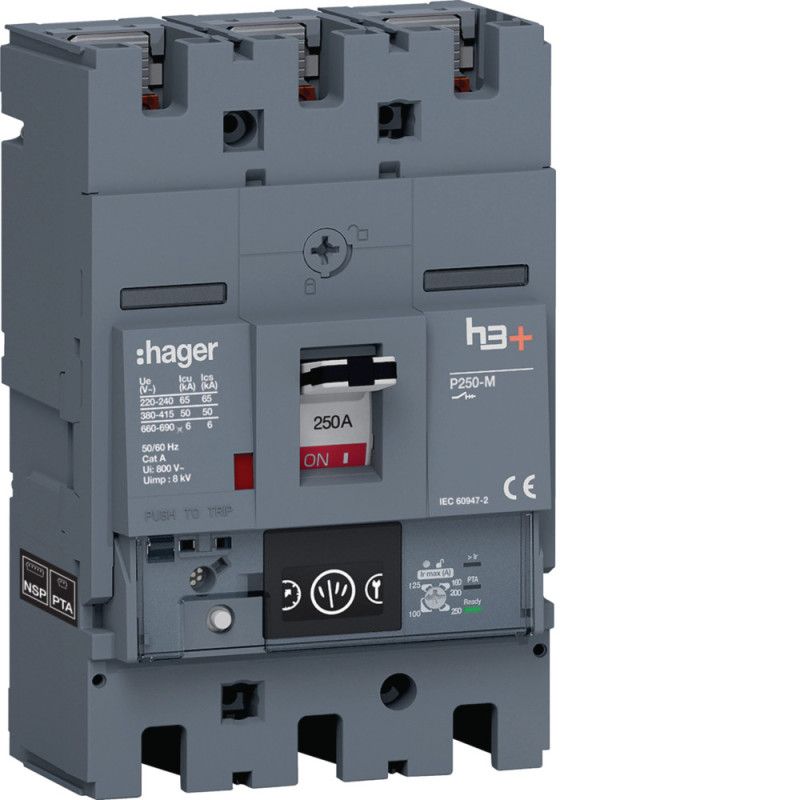

Disjoncteur Boitier Moulé h3+ P250 Energy 3P3D 250A 50kA FTC - Hager - HMT250NR

Courant électrique

- Courant assigné nominal: 250 A

- Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 50 kA

- Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 65 kA

- Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: 50 kA

- Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2: 6 kA

- Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-2: 65 kA

- Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2: 65 kA

- Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-2: 65 kA

- Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-2: 50 kA

- Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2: 50 kA

- Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-2: 50 kA

- Pouvoir de coupure nominal Ics sous 690V AC selon IEC 60947-2: 6 kA

- Courant assigné à 10°C selon IEC 60947: 250 A

- Courant assigné à 15°C selon IEC 60947: 250 A

- Courant assigné à 20°C selon IEC 60947: 250 A

- Courant assigné à 25°C selon IEC 60947: 250 A

- Courant assigné à 30°C selon IEC 60947: 250 A

- Courant assigné à 35 °C conformément à la norme IEC 60947: 250 A

- Courant assigné à 40 °C conformément à la norme IEC 60947: 250 A

- Courant assigné à 45°C selon IEC 60947: 250 A

- Courant assigné à 50°C selon IEC 60947: 250 A

- Courant assigné à 55°C selon IEC 60947: 250 A

- Courant assigné à 60 °C conformément à la norme IEC 60947: 250 A

- Courant assigné à 65°C selon IEC 60947: 250 A

- Courant assigné à 70°C selon IEC 60947: 238,30 A

Architecture

- Nombre de pôles: 3

- Type d'organe de commande: Manette

- Type de boitier: Produit complet

- Position du neutre: Sans neutre

Fréquence

- Fréquence: 50 - 60 Hz

Tension

- Tension assignée de tenue aux chocs: 8000 V

- Tension assignée d'isolement: 800 V

- Tension assignée d'emploi Ue: 220 - 690 V

Fonctions

- Déclencheur: ENERGY

Puissance

- Puissance dissipée totale sous IN: 45 W

Endurance

- Endurance électrique en nombre de cycles: 10000

- Endurance mécanique nombre de manœuvres: 40000

Installation, montage

- Couple de serrage: 12 - 12 Nm

- Position de montage/connexion: Devant

Sécurité

- Classe de protection (IP): IP4X

Raccordement

- Section de raccordement en câble souple: 35 - 150 mm²

- Section de raccordement en câble rigide: 35 - 185 mm²

Couvercle, porte

- Cadenassable: Oui

Câble

- Matériau du câble: Cuivre, Aluminium

Compatibilité

- Compatible avec bloc différentiel: Non

- Compatible avec montage Rail DIN: Non

- Utilisable pour les tableaux de distribution: Oui

Dimensions

- Hauteur: 165 mm

- Largeur: 105 mm

- Profondeur: 97 mm

Réglages

- Réglage plage court circuit, à temporisation courte: 150 - 2500 A

Protection électrique

- Protection long retard (ltd) : temporisation (tr): 0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s

- Protection court retard (std) : courant (Isd): 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10

- Protection court retard (std) : temporisation (tsd): 50 ms, 100 ms, 200 ms, 300 ms, 400 ms

- Protection instantanée (Ii) : crans de réglage: 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
