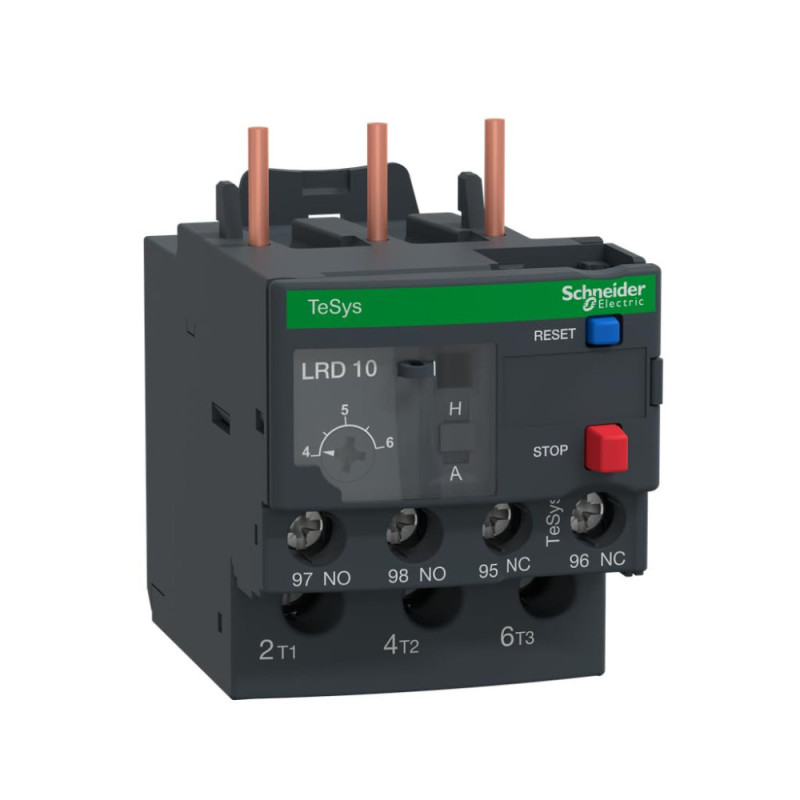

Relais de protection thermique TeSys LRD 4-6A - classe 10A - SCHNEIDER - LRD10

Le relais thermique LRD10 est un composant indispensable pour la sûreté de vos équipements de puissance. Intégré à la gamme modulaire TeSys LRD de Schneider Electric, ce dispositif assure une protection fondamentale des moteurs asynchrones contre les surcharges prolongées, le blocage rotorique et les risques critiques liés à la perte de phase. Conçu pour une intégration parfaite avec les contacteurs TeSys D, le LRD10 garantit une continuité de service élevée et une réduction significative des coûts de maintenance liés aux défaillances motrices. Sa robustesse et sa conformité aux normes internationales les plus strictes en font la solution privilégiée pour les applications industrielles exigeantes.

Points Forts

Précision d'Ajustement (4-6 A) : Offre une flexibilité et une exactitude de calibrage essentielles pour adapter la protection aux spécifications exactes de votre moteur, garantissant une performance optimale et non intrusive.

Classe de Déclenchement 10A : Assure un temps de réaction rapide (moins de 10 secondes au seuil de surcharge nominale), protégeant efficacement le bobinage du moteur contre les échauffements critiques et les dommages permanents.

Mécanisme Différentiel Intégré : Détection sensible et immédiate des déséquilibres de courant ou de la perte de phase, assurant une protection même lorsque le moteur fonctionne à charge partielle.

Intégration Modulaire Simplifiée : Conçu pour un montage direct par clipsage sous les contacteurs triphasés de la série TeSys D, minimisant l'encombrement dans l'armoire électrique et accélérant le temps d'installation.

Spécifications Techniques

Le relais thermique LRD10 est spécifié pour une utilisation triphasée avec une plage de réglage thermique allant de 4 à 6 Ampères (A), assurant une couverture précise des moteurs de faible à moyenne puissance. Il répond à la norme de déclenchement Classe 10A, garantissant une protection thermique rapide et efficace. Ce modèle est équipé d'un mécanisme différentiel, le rendant insensible aux variations de température ambiante et hautement efficace contre les défauts de perte de phase. Le dispositif inclut des contacts auxiliaires 1 NO + 1 NC pour l'indication de défaut et le contrôle à distance. Il peut être monté directement sur platine ou clipsé sous un contacteur approprié. Sa robustesse lui permet de fonctionner dans des environnements dont la température ambiante est comprise entre -20°C et +60°C.
