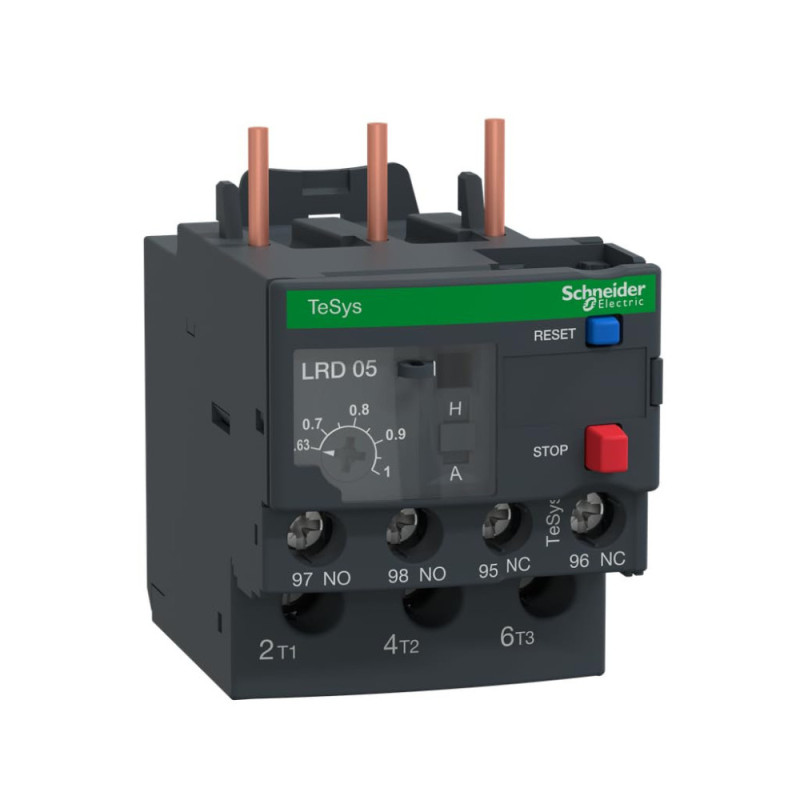

Le relais thermique différentiel LRD05 de la gamme TeSys D de Schneider Electric est une solution essentielle pour la protection des circuits et des moteurs asynchrones triphasés soumis à des variations de charge critiques. Conçu pour s'intégrer parfaitement aux environnements industriels exigeants, ce dispositif garantit la continuité de service tout en protégeant les équipements contre les risques de surcharges prolongées et de déséquilibres de phase. Sa conception, conforme aux standards IEC/EN 60947-4-1, assure une réactivité optimale pour la sécurisation de vos installations les plus sensibles.
Points Forts
Protection Différentielle : Offre une sécurité accrue en détectant et en compensant les déséquilibres de courant entre les phases, minimisant ainsi les risques d'échauffement anormaux du moteur.
Classe de Déclenchement 10A : Assure un temps de déclenchement rapide et précis, répondant aux exigences des applications nécessitant une coupure rapide pour éviter la dégradation du matériel en cas de surcharge.
Plage Ultra-Précise : Avec une plage de réglage limitée de 0.63 à 1 Ampère, il permet un ajustement exact de la protection, crucial pour les moteurs de faible puissance dont la tolérance aux pics est réduite.
Intégration Modulaire TeSys : Conçu pour un montage direct et intuitif sous les contacteurs de la série TeSys D, réduisant le temps d'installation et optimisant l'encombrement dans l'armoire électrique.
Réinitialisation Manuelle/Automatique : Offre une flexibilité opérationnelle avec des modes de réarmement sélectionnables, permettant une intervention adaptée selon la criticité de l'application.
Spécifications Techniques
Le relais LRD05 est un dispositif de protection thermique triphasé doté d'une plage de réglage nominale s'étendant de 0.63 A à 1 A, garantissant une protection calibrée pour les faibles intensités. Ce modèle est certifié Classe 10A, spécifiant un temps de déclenchement maximal de 10 secondes à 7.2 fois le courant de réglage, ce qui le positionne comme un choix fiable pour la protection standard des moteurs. Sa technologie différentielle le rend insensible aux déséquilibres thermiques ambiants et capable de détecter les coupures de phase. Il intègre un mécanisme de réinitialisation double (manuel/automatique) et possède des contacts auxiliaires (1 NO + 1 NC) pour le signalement de défaut (95-96 et 97-98), le tout dans un boîtier certifié IP20.
Le LRD07 est un relais de protection thermique TeSys LRD de Schneider Electric pour un montage direct des contacteurs TeSys D. Avec une zone de réglage thermique de 1,6–2,5 A, une durée de déclenchement de classe 10A et une détection de déséquilibre de tension, il protège les moteurs 0,75 kW à 400 V. Il est équipé de boutons manuels Test et Réarmement,...
-Type de Produit : Relais thermique de surcharge (LRD TeSys)
-Fabricant : Schneider Electric
--Modèle : LRD06
-Plage de Courant de Réglage : 1 A à 1.6 A
-Classe de Déclenchement : 10A
-Nombre de Pôles : 3P (Triphasé)
-Fonctions de Protection : Surcharge thermique, Perte de phase
-Intégration : Montage direct sous contacteur TeSys D
-Contacts Auxiliaires :...
-Type de Produit : Relais Thermique de Surcharge
-Série : TeSys LRD
-Fabricant : Schneider Electric
-Plage de Courant Thermique : 4 A à 6 A
-Classe de Déclenchement : Classe 10A
-Nombre de Pôles : 3P (Triphasé)
-Fonction de Protection : Surcharge, Perte de phase (Différentiel)
-Contacts Auxiliaires : 1 NO (Normalement Ouvert) + 1 NC (Normalement Fermé)...
79 000 F CFA
Type de Produit : Relais Thermique Différentiel
Référence Constructeur : LRD05
Marque : Schneider Electric
Gamme : TeSys LRD
Plage de Réglage Thermique : 0.63 A à 1 A
Classe de Déclenchement : 10A
Fonction de Protection : Surcharge et coupure de phase (Différentiel)
