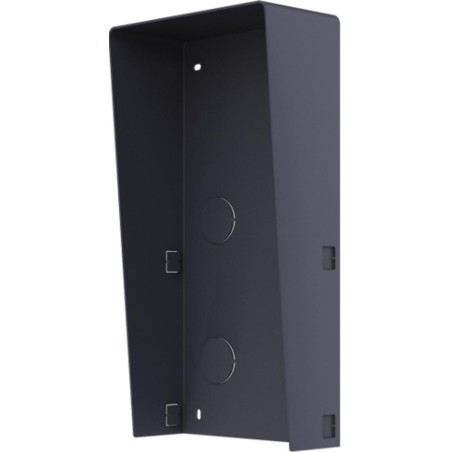

Protection contre la pluie de la station de porte modulaire Hikvision - DS-KABD8003RS2

Général

Température de fonctionnement

-40° C à +60° C (-40° F à 140° F)

Humidité de travail

10% à 95%

500g

Dimensions (L × H × P)

224 x 116,4 × 58 mm (8,82" x 4,58" x 2,28")

Installation

1. Collez l'autocollant d'installation 1 sur le mur. Assurez-vous que l'autocollant est bien de niveau en mesurant avec un correcteur.

Percez 4 trous avec une perceuse et alignez-les sur les trous de vis sur l'autocollant.

La taille suggérée du trou est de 6 (diamètre) × 25 (profondeur) mm.

2. Retirez l'autocollant et insérez les manchons d'expansion dans les trous de vis. Fixez le cadre de montage et le bouclier de protection au mur à l'aide de quatre boulons d'expansion.

Enfilez la ligne de connexion du module à travers le trou de filetage du cadre.

Passez les lignes de connexion de l'unité principale à travers le trou de filetage jusqu'à la grille supérieure.

Connectez les câbles et la ligne de connexion du module aux interfaces correspondantes de l'unité principale, puis placez l'unité principale dans la grille supérieure.

Connectez l’autre extrémité de la ligne de connexion du module à l’interface d’entrée du sous-module.

Organisez la ligne avec le serre-câble dans l'emballage.

3. Insérez les modules dans le cadre après le câblage. L'unité principale doit être placée dans la grille supérieure.

4. Utilisez la clé hexagonale fournie dans l'emballage pour fixer le couvercle sur le cadre.

Matériel: SECC
