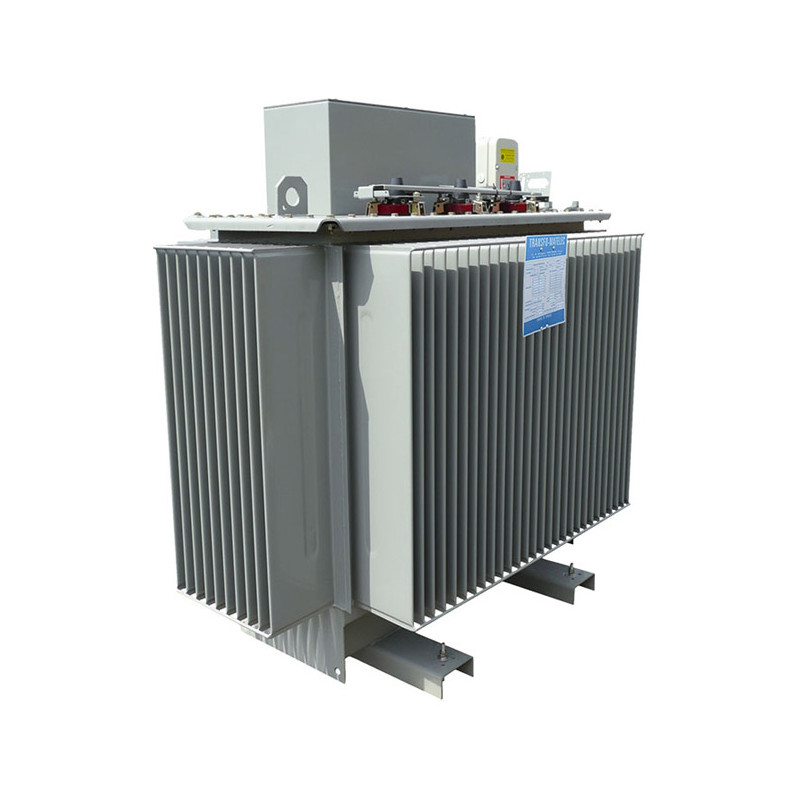

TRANSFORMATEUR 15kV -800kVA ALU +CABINE- MATELEC

Le transformateur MATELEC de 800 kVA et 15 kV avec enroulements en aluminium est un modèle triphasé immergé dans l'huile, souvent fourni avec une cabine préfabriquée associée.

Caractéristiques Techniques

Voici les spécifications clés pour le transformateur MATELEC 800 kVA 15kV (modèle H59 ou similaire) :

Puissance assignée : 800 kVA

Tension assignée primaire : 15 kV (parfois bi-tension 15-20 kV)

Tension assignée secondaire : 410 V

Enroulements : Aluminium pour la Haute Tension (HT) et la Basse Tension (BT)

Type de refroidissement : ONAN (circulation naturelle de l'huile et de l'air)

Groupe de couplage : Dyn11

Fréquence : 50 Hz

Tension de court-circuit (Ucc) : Environ 6%

Isolation : Transformateur hermétique à remplissage total, immergé dans l'huile minérale

Installation : Conçu pour installation extérieure ou en cabine

Dimensions et Poids (approximatifs)

Masse d'huile : Environ 450 kg

Masse totale : Environ 2050 kg

Dimensions (Longueur x Largeur x Hauteur) : Environ 1530 mm x 1000 mm x 1645-1750 mm (la hauteur peut varier légèrement)

Cabine et Équipements Associés

Le transformateur est généralement associé à une cabine préfabriquée (poste de transformation) qui inclut divers équipements pour une installation complète.

Type de cabine : Souvent un modèle type cabine H59, conçu pour accueillir le transformateur et les appareillages HT/BT.

Équipements inclus ou en option :

Relais de protection DGPT2 (Dégagement Gaz, Pression, Température, 2 seuils)

Bornes de mise à la terre

Vanne de vidange

Traversées embrochables HT et plages de raccordement BT

Dispositifs de verrouillage HTA
