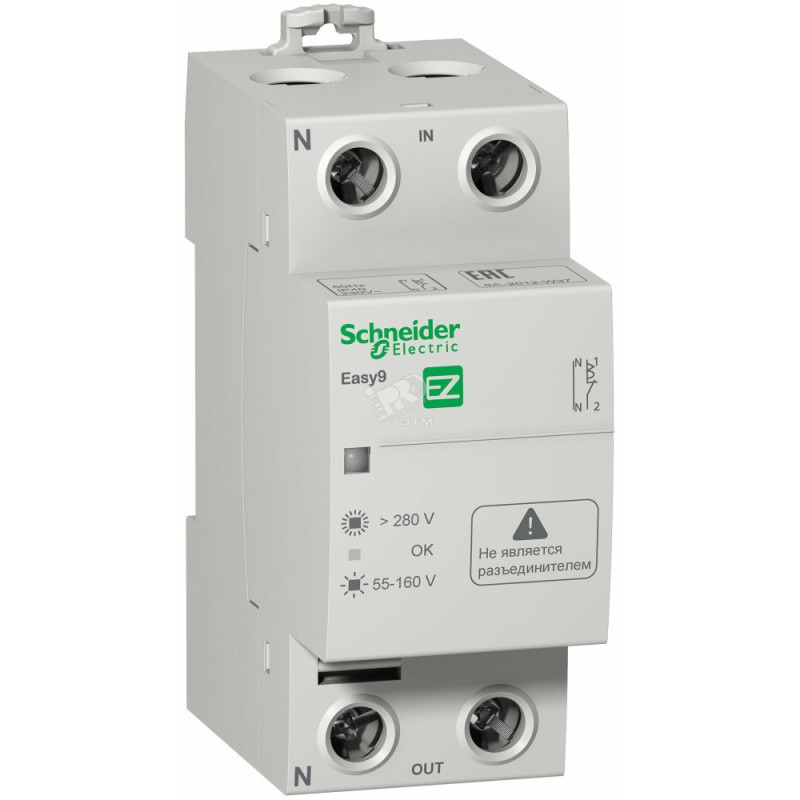

Relais De Tension Auto 2P 63A 230V Schneider Electric - EZ9C1263

Le EZ9C1263 est un relais de surveillance de tension (ou protecteur de tension) de la gamme Easy9 de Schneider Electric. Il a pour rôle de surveiller la tension du réseau et de couper l’alimentation des charges connectées si la tension dépasse des seuils prédéfinis (surtension) ou tombe en dessous (sous‑tension). Il assure ainsi une protection des équipements électriques sensibles contre les fluctuations du réseau. Ce relais est modulaire, conçu pour être monté sur rail DIN dans un tableau électrique, et dispose de deux pôles (phase + neutre). Il combine des technologies de protection comme MOV (varistance) et GDT (tube à gaz).

Caractéristiques techniques principales

Type de produit : relais de tension / protecteur de surtension
Gamme : Easy9
Référence : EZ9C1263
Nombre de pôles : 2P (1 phase + neutre)
Courant nominal : 63 A
Tension de fonctionnement continue maximale en mode différentiel : 275 V pour L/N et N/PE
Technologie de protection : combinaison MOV + GDT
Classe de parafoudre : Type 2
Courants de décharge :
‑ mode commun (L/N ou N/PE) : 10 kA nominal
‑ mode différentiel : jusqu’à 20 kA
Temps de réponse : ≤ 25 nanosecondes
Raccordement : bornes tunnel acceptant conducteurs de 5 à 35 mm², rigides ou souples
Couple de serrage : 3,5 N·m
Montage : fixé par clips sur rail DIN (type TH35)
Encombrement / dimensions : hauteur ≈ 90 mm, largeur ≈ 36 mm, profondeur ≈ 66,2 mm
Indice de protection : IP20 (au niveau des bornes)
Températures d’usage : –5 à +60 °C
Températures de stockage : –5 à +70 °C
Norme : conforme à la norme IEC 61643‑11 (protection contre les surtensions)
Couleur : gris (RAL 7035) typique des appareillages modulaires Schneider

Fonctions et usages

Ce relais surveille la tension du réseau pour détecter les anomalies (surtension ou sous‑tension). Quand une tension sort des limites prédéfinies, le relais ouvre la liaison vers les charges pour protéger les équipements. Une fois la tension revenue dans la plage acceptable, le relais rétablit automatiquement le circuit. C’est un dispositif particulièrement utile dans les installations où la tension réseau est instable ou sujette à des surtensions transitoires. Il est souvent placé en amont de circuits sensibles (machines, équipements électroniques, électroménagers haut de gamme).

Points d’attention / limites

Le relais n’est pas étanche (IP20) : il doit être installé dans un coffret fermé si l’environnement est exposé à l’humidité ou à la poussière. Le courant nominal (63 A) limite la charge maximale que l’on peut connecter. Les seuils de déclenchement doivent correspondre aux tolérances du réseau local. Il ne remplace pas les protections principales (disjoncteurs/fusibles), mais agit comme protection complémentaire pour les surtensions et sous‑tensions. Le relais doit être installé selon les normes locales de mise à la terre et sections de conducteurs.
