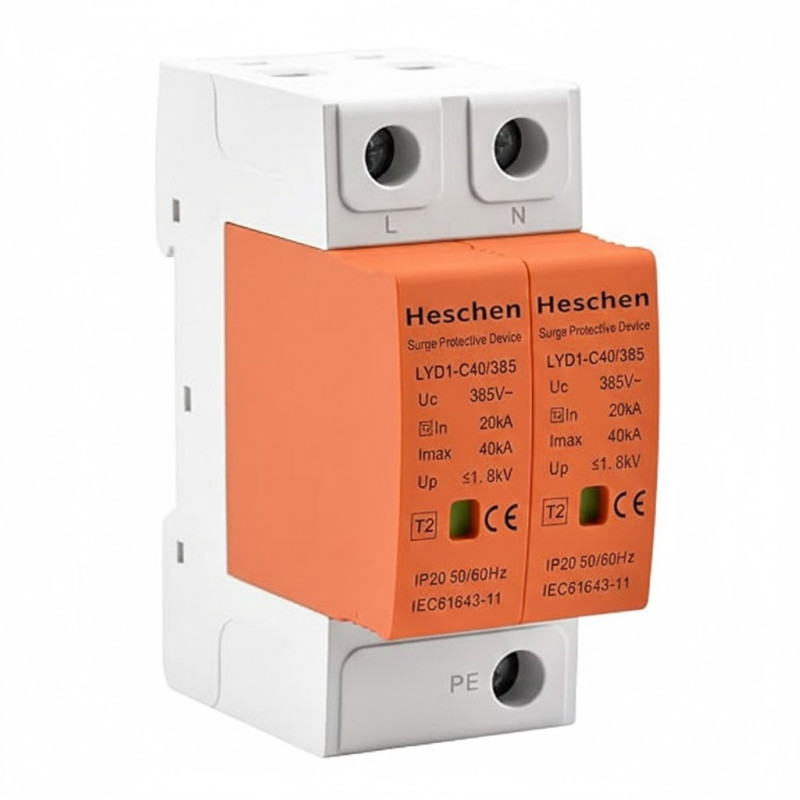

Le dispositif de protection contre les surtensions (SPD) Heschen LYD1-C40/385 est conçu pour garantir l'intégrité opérationnelle des équipements sensibles dans les installations de réseaux basse tension (BT). Certifié Type 2 (Classe C), cet appareil modulaire est spécifiquement élaboré pour intercepter et dériver les transitoires générés par les commutations ou les inductions indirectes de la foudre, protégeant ainsi l'ensemble du système en aval du tableau principal. Sa capacité de tension élevée (385V Uc) offre une marge de sécurité supérieure, essentielle dans les environnements où la qualité de l'alimentation peut être fluctuante.
Points Forts
Capacité d'Absorption Supérieure : Dérivation fiable des pics de courant transitoire jusqu'à 40 kA (Imax), assurant une résilience maximale de votre infrastructure électrique.
Protection 2 Pôles (2P) : Couverture essentielle pour les schémas de connexion nécessitant une protection phase-neutre ou phase-phase, offrant une solution complète.
Installation DIN-Rail Simplifiée : Conception modulaire enfichable facilitant l'intégration rapide dans les tableaux de distribution existants et permettant une maintenance sans déconnexion complète du circuit.
Tension Opérationnelle Optimale : Tension continue maximale de 385V (Uc), parfaitement adaptée aux réseaux 230V/400V standards tout en offrant une protection contre les surtensions temporaires (TOV).
Spécifications Techniques
Ce SPD de référence LYD1-C40/385 est un composant de Type 2, destiné à une installation sur rail DIN dans le tableau de distribution principal. Il est configuré en 2 Pôles (2P) et utilise généralement des Varistances à Oxyde Métallique (MOV) pour dériver les surtensions vers la terre. La tension maximale de fonctionnement continu (Uc) est fixée à 385 Volts, garantissant une robustesse face aux variations de tension du réseau. Il présente un courant nominal de décharge (In) typique de 20 kA et une capacité maximale de courant de décharge (Imax) s’élevant à 40 kA. Le dispositif est conçu pour limiter la tension de protection (Up) à un niveau bas, assurant la protection des équipements de catégorie III et IV contre les phénomènes transitoires de haute énergie.
Hager est composée d'une gamme de parafoudres de tête jusqu'à 65kA avec cartouche débrochable, d'une gamme de protection fine pour les appareils très sensibles et d'une gamme de protection téléphonique.
Complète et permettant un choix aisé des références, la gamme des parafoudres Hager offre par ailleurs des avantages uniques sur le marché.
courant de décharge nominal (8/20) - 5 kA
tension nominale AC - 400 V
mode de pose - profilé chapeau 35 mm
niveau de protection - 1 kV
tension max de régime permanent - 275 V
479 000 F CFA
Type de Dispositif : Dispositif de Protection contre les Surtensions (SPD)
Modèle : LYD1-C40/385
Fabricant : Heschen
Configuration : 2 Pôles (2P)
Tension Maximale de Fonctionnement Continu (Uc) : 385 V
Courant Nominal de Décharge (In) : 20 kA (Inférentiel Type 2)
