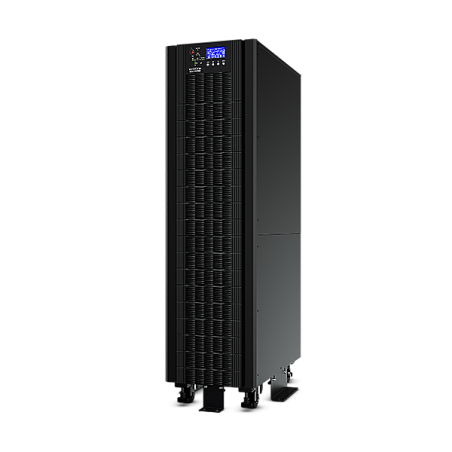

Tirant parti de la technologie IGBT intégrée et du contrôle intelligent basé sur la technologie DSP, l'onduleur produit une distorsion harmonique totale (DHT) en entrée inférieure et offre une efficacité énergétique jusqu'à 98 % plus élevée en mode ÉCO, ce qui en fait l'onduleur le plus efficace du marché. Cette efficacité opérationnelle supérieure réduit la dissipation thermique BTU et la consommation énergétique en veille, ce qui se traduit par une diminution des dépenses d'exploitation et de l'empreinte carbone. Pour améliorer l'efficacité opérationnelle, l'onduleur fonctionne en mode Bypass dans des conditions normales ; pendant ce temps, le convertisseur DC/AC reste en veille. En cas de panne de courant, l'onduleur passe en mode Batteries et le convertisseur DC/AC fournit la charge critique à l'équipement connecté.
Caractéristiques
- Conception triphasée
- Mode ÉCO
- Double entrée
- Sortie à onde sinusoïdale pure
- Commutateur de bypass de maintenance
- Port d'arrêt d'urgence (EPO)
- Technologie On Line double conversion
- Onduleur modulaire, parallélisable
- Compatible avec les générateurs
- Protection contre les surcharges
- Ecran LCD de contrôle d’état
Généralités
Phase :Triphasé
Format :Tour
Technologie :On-line double conversion
Technologie d'économie d'énergie : Efficacité du mode ECO > 98%
Rendement en mode normal ( % ) :95%
Rendement en mode batterie ( % ) :95%
Compatibilité avec correction de facteur de puissance (PFC) active :Oui
Mise en parallèle (nb d'unité max) :4
Entrée Double entrée réseau : Oui
Compatibilité avec les groupes électrogènes :Oui
Tension d'entrée nominale ( Vac )
Line to Neutral (L-N):220, 230, 240 Vac, Line to Line (L-L):380, 400, 415 Vac
Plage de tension ( Vac )
Entre phase et neutre: 132 ~ 276 Vac
Entre phase: 228 ~ 478 Vac
Configurable Voltage Range ( Vac )
Entre phase et neutre: 220 ~ 250 Vac
Entre phase: 380 ~ 435 Vac
Plage de fréquence ( Hz ) 50 ± 3, 60 ± 3
Plage de fréquence d'entrée ( Hz ) :40 ~ 70
Courant d'entrée nominal ( A ) :14
Facteur de puissance :0.99
Type de connecteur : Bornier Sortie
Capacité (VA)10000
Capacité (W)9000
Forme d'onde sur batteries : Onde sinusoïdale pure
Réglage de la tension de sortie
Configurable :Réglage de la fréquence de sortie
Configurable :Tension de sortie nominale ( Vac )
Line to Neutral (L-N):220, 230, 240 Vac, Line to Line (L-L):380, 400, 415 Vac
Précision en tension ( % )1.5 %
Fréquence de sortie ( Hz ± % )50 ± 0.1 ;60 ± 0.1
Facteur de puissance :0.9
Tolérance de tension en mode ÉCO :± 10 %
Protection contre les surcharges
Limitation du courant interne, Sectionneur, Fusible
Protection contre les surcharges (mode Secteur)
105 - 110% pendant 60 Mn, 110 - 125% pendant 10Mn, 125 - 150% pendant 1MN, > 150% arrêt immédiat
Protection contre les surcharges (Mode batterie)105 ~ 110% de charge pendant 60 min, 110 ~ 125% de charge pendant 10 min, 125 ~ 150% de charge pendant 1 min,> 150% de charge immédiatement
Protection contre les surcharges (mode Bypass)
125 - 130% pendant 10 MN, 130 - 150% pendant 1Mn, 150 - 400% pendant 1sec, > 400% arrêt immédiat
Facteur de crête :3 : 1
Distorsion harmonique (charge linéaire): THD＜1%
Distorsion harmonique (charge non linéaire): THD＜5.5%
Bypass
Bypass automatique, Bypass manuel
Bypass de maintenance: Oui
Type de sortie: Bornier x 1
Temps de transfert nominal ( ms )0
Batteries
Autonomie à demi-charge ( min ):29.2
Autonomie à pleine charge ( min )12.2
Puissance de recharge ( % ): Par défaut 10 % (sélectionnable de 1~20% de la capacité de l'onduleur)
Réglage de la puissance de recharge
Configurable: Oui
Précision en tension ( % )≤ 1 %
Gestion intelligente des batteries (SBM): Oui
Remplaçable par l'utilisateur: Non
Type de batteries: VRLA
Nombre de batteries ( unités )40
Tension des batteries ( V )±240
Capacité d'une seule batterie ( AH ):12 V 9 AH
Protection contre les surtensions et filtrage
Filtration EMI / RFI: Oui
Gestion et communications
Écran LCD: Oui
Indicateurs à LCD: Type de fonctionnement, mode secteur, mode batterie, état de charge, défaut et alarme, et autres informations, Journal des événements
Ecran de contrôle LCD: réglage du mode, Entrée & Sortie, réglage des batteries, Communication, Journal des événements, Réglage de la sécurité, langue
Indicateurs LED: Oui
Port série:RS232 x 1 + RS485 x 1 + contact sec x1
Contact sec (avec relais):Oui
Port d'arrêt d'urgence (EPO):Oui
Alarmes sonores :Mode batterie, batterie basse, Surcharge, Surcharge, Surchauffe, défaut, Remplacer les batteries
Caractéristiques physiques
Construction du boîtier: Métal
Couleur: Noir
Indice de protection:IP20
DIMENSIONS
Dimensions (L x H x P) (mm)250 x 715 x 840
Poids (kg)164
Dimensions (L x H x P) (mm)400 x 930 x 1000
Poids (kg)172
Environnement
Température de fonctionnement (°C) :0 ~ 40
Humidité relative en fonctionnement (sans condensation) ( % ) :0 ~ 95
Altitude ( pieds / mètres ) :≤ 1 000, charge réduite de 1 % par 100 m entre 1 000 m et 2 000 m
Température de stockage (°C) :-40 ~ 70
Humidité relative de stockage (sans condensation) ( % ) :0 ~ 95
Certifications :CE, IEC62040-1, IEC62040-2
