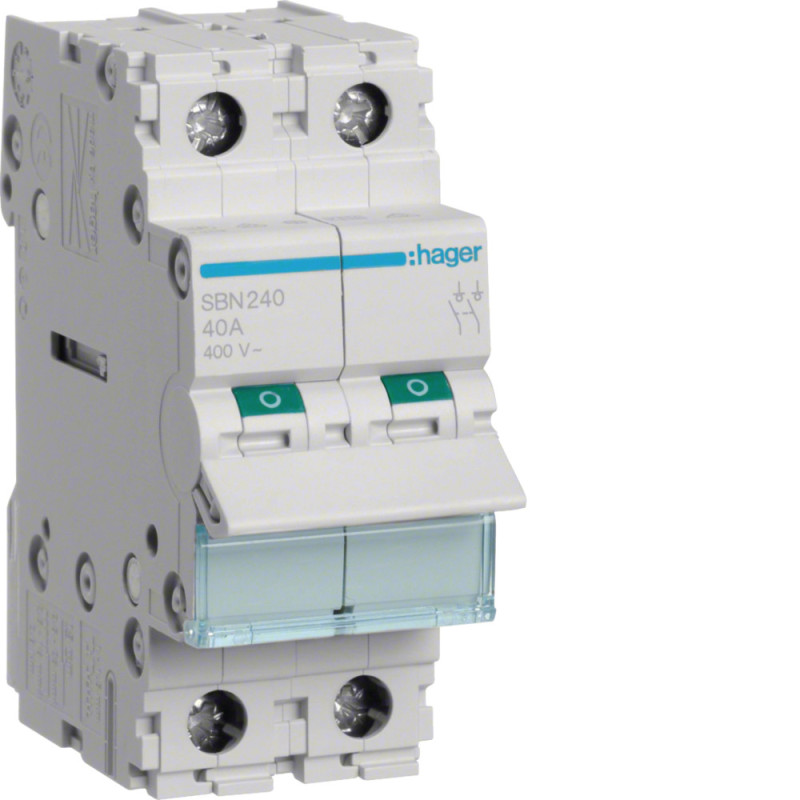

Interrupteur sectionneur 40A 2P 2 modules - Hager - SBN240

Le SBN240 est un interrupteur sectionneur 2 pôles modulaire de Hager. Son intensité nominale de 40A et ses bornes décalées sur 2 modules en font une solution idéale pour assurer la mise en sécurité des tableaux électriques notamment dans les installations tertiaires. Il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

Archi­tec­ture

- Nombre de pôles: 2

- Posi­tion du neutre: Sans neutre

- Type de pôles: 2P

Courant élec­trique

- Courant assigné nominal: 40 A

- Courant assigné d'em­ploi en AC21 en caté­gorie A: 40 A

- Courant assigné d'em­ploi en AC21 en caté­gorie B: 40 A

- Courant assigné d'em­ploi en AC22 en caté­gorie A: 40 A

- Courant assigné d'em­ploi en AC22 en caté­gorie B: 40 A

- Pouvoir de ferme­ture en court-­cir­cuit Icm sous 415V AC selon IEC 60947-3: 0,84 kA

- Courant assigné admis­sible Icw 1s IEC60947: 0,60 kA

- Courant de court-­cir­cuit condi­tionnel Inc avec fusible suivant IEC/EN60669-2-4: 6000A/80A gG parallel 32A gG

Instal­la­tion, montage

- Couple de serrage: 2,80 - 2,80 Nm

Tension

- Tension assi­gnée d'em­ploi Ue: 400 - 400 V

- Type de tension d'ali­men­ta­tion: AC

- Tension assi­gnée d'iso­le­ment: 440 V

- Tension assi­gnée de tenue aux chocs: 6 000 V

Capa­cité

- Nombre de modules: 2

Sécu­rité

- Classe de protec­tion (IP): IP20

Fréquence

- Fréquence: 50 - 60 Hz

Dimen­sions

- Hauteur: 83 mm

- Largeur: 35 mm

- Profon­deur: 68 mm

Equi­pe­ment

- Nombre de contacts NO: 2

- Nombre de contacts NC: 0

Condi­tions d'uti­li­sa­tion

- Tempé­ra­ture de service: -20 - 70 °C

- Tempé­ra­ture de stocka­ge/­trans­port: -40 - 80 °C

Raccor­de­ment

- Section de raccor­de­ment en câble souple: 2.5 - 16 mm²

- Section de raccor­de­ment en câble rigide: 2.5 - 25 mm²

Endu­rance

- Endu­rance méca­nique nombre de manœuvres: 60 000

- Endu­rance élec­trique à charge nomi­nale en AC21 en nombre de cycles: 5 000

- Endu­rance élec­trique à charge nomi­nale en AC22 en nombre de cycles: 5 000

Puis­sance

- Puis­sance dissipée totale sous IN: 2,20 W

- Puis­sance dissipée par pôle à In: 1,10 W

Connec­ti­vité

- Aligne­ment des bornes hautes pour appa­reils modu­laires: Bornes alignées
