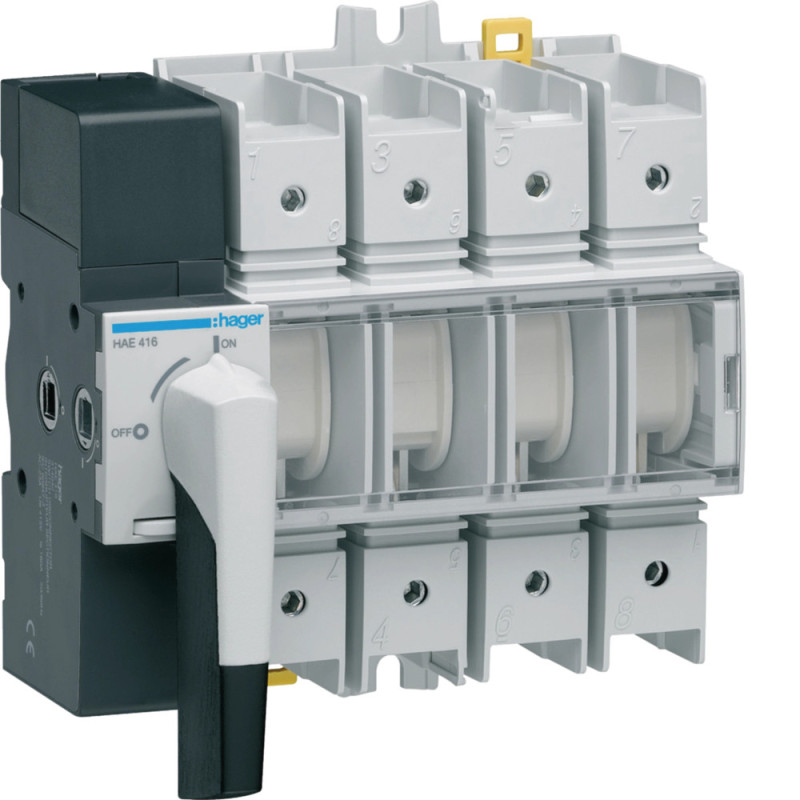

Interrupteur à coupure visible 4P 160A - Hager - HAE416

Courant électrique

- Courant assigné nominal: 160 A

- Courant assigné d'emploi en AC21: 160 A

- Courant assigné d'emploi en AC21 en catégorie B: 160 A

- Courant assigné d'emploi en AC22 en catégorie B: 160 A

- Courant assigné d'emploi en AC23 en catégorie A: 125 A

- Courant assigné d'emploi en AC23 en catégorie B: 160 A

- Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-3: 7 kA

- Courant assigné admissible Icw 1s IEC60947: 4 kA

- Courant assigné admissible IcwW IEC 60947: 4 kA

Raccordement

- Section de raccordement en câble rigide: 70 mm²

- Section de raccordement en câble souple: 70 mm²

Tension

- Tension assignée d'isolement: 800 V

- Tension assignée d'emploi Ue: 380 - 415 V

- Tension assignée de tenue aux chocs: 8000 V

Puissance

- Puissance dissipée par pôle à In: 7,50 W

- Puissance dissipée totale sous IN: 30 W

- Puissance d'emploi à 400 V AC AC1: 105000 W

- Puissance d'emploi sous 400 V AC AC-23: 56000 W

Equipement

- Commande motorisée optionnelle: Non

- Nombre contact auxiliaire inverseur: 0

- Nombre contact auxiliaire à ouverture: 0

- Nombre contact auxiliaire à fermeture: 0

Conditions d'utilisation

- Température de service: -20 - 70 °C

Couvercle, porte

- Cadenassable: Oui

Sécurité

- Classe de protection (IP): IP20

Architecture

- Type de pôles: 4P

- Nombre de pôles: 4

- Type d'organe de commande: Poignée rotative courte

Fréquence

- Fréquence: 50 - 60 Hz

Fonctions

- Inverseur: Non

- Fonction interrupteur arrêt d'urgence: Non

- Fonction Interrupteur principal: Oui

- Fonction interrupteur condamnation pour maintenance: Oui

- Fonction Interrupteur sécurité: Oui

- Fonction Interrupteur sectionneur: Oui

Capacité

- Nombre de modules: 7,71

Installation, montage

- Couple de serrage: 4 - 4,4 Nm

Connectivité

- Type de raccordement: Borne à vis

Dimensions

- Hauteur: 84 mm

- Largeur: 135 mm

- Profondeur: 132 mm
