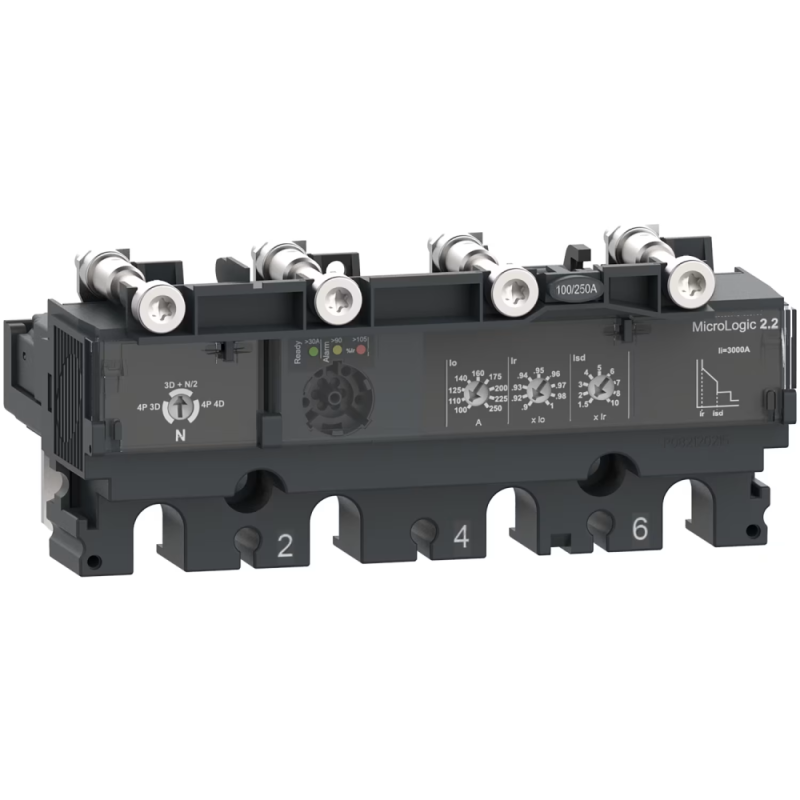

Le déclencheur électronique MicroLogic 2.2 assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé à un bloc de coupure ComPacT, il permet la protection fiable des installations électriques. Ce déclencheur est un appareil à composer, offrant des paramètres de réglage de protection précis, et doit être associé aux blocs de coupure ComPacT NSX pour assurer les performances électrotechniques optimales. Il existe en version magnéto-thermique ou électronique MicroLogic, cette dernière offrant des fonctions de mesure et de communication avancées.
Distribution électrique tertiaire et industrielle
Protection contre les surcharges et courts-circuits
Gestion et commande de circuits électriques fixes
Intégration dans les tableaux ComPacT NSX100…250
| Caractéristique | Valeur |
|---|---|
| Gamme | ComPacT |
| Type de produit | Déclencheur électronique |
| Nom du déclencheur | MicroLogic 2.2 |
| Technologie | Électronique |
| Compatibilité | ComPacT NSX250 |
| Description des pôles | 4P |
| Pôles protégés | 3D + N/2, 4D, 3D |
| Position neutre | Gauche |
| Fonctions de protection | L (surcharge), So (court-circuit court), I (court-circuit instantané) |
| Calibre | 250 A à 40 °C |
| Tension assignée d'emploi [Ue] | 690 V AC 50/60 Hz |
| Type de réseau | CA |
| Mode d’installation | Fixe |
| Mémoire thermique | 20 min avant et après déclenchement |
| Signalisation locale | DEL clignotante verte (prêt), DEL rouge 105% Ir (surcharge), DEL orange 90% Ir (surcharge) |
Protection longue durée Ir : 100…250 A, réglable sur 9 positions
Temporisation longue durée Tr : fixe, 11 s à 7,2 x Ir / 16 s à 7,2 x Ir / 400 s à 1,5 x Ir
Protection courte durée Isd : 1,5…10 x Ir, temporisation Tsd fixe
Protection instantanée Ii : seuil fixe jusqu’à 3000 A
Protection différentielle : Sans
Zone de verrouillage sélectif ZSI : Sans
Classe de protection contre les chocs électriques : II
Degré de pollution : 3 (CEI 60947-1)
Degré de protection IP : IP40 (CEI 60529)
Température de fonctionnement : -25…70 °C
Température de stockage : -50…85 °C
Normes : EN/IEC 60947-2
| Type d’emballage | Quantité | Dimensions (H x L x P) | Poids |
|---|---|---|---|
| PCE | 1 | 6,8 x 9,8 x 15 cm | 563,8 g |
| S03 | 18 | 30 x 30 x 40 cm | 10,548 kg |
