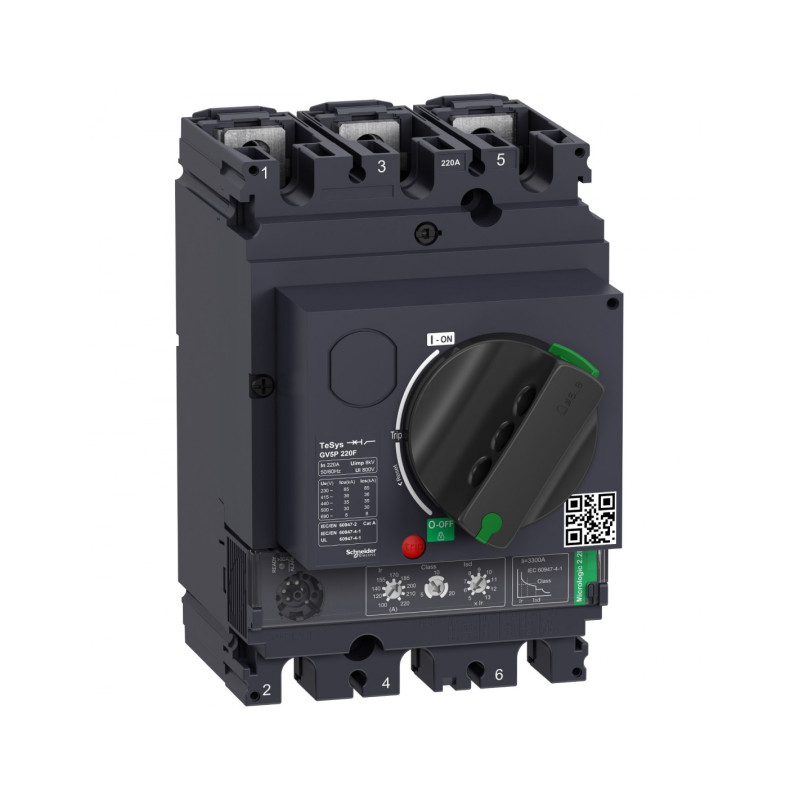

Disjoncteur moteur Tesys GV5 3P 220 A Icu 36 kA magnéto-thermique - SCHNEIDER - GV5P220F

Disjoncteur Moteur TeSys GV 220 A

Maîtrise et Sécurité Optimale pour vos Moteurs Triphasés de 90-110 kW

Pourquoi choisir ce produit ?

Dans un environnement industriel exigeant, le temps de disponibilité de l'équipement est directement lié à la rentabilité. Le disjoncteur moteur TeSys GV est conçu pour offrir une protection magnéto-thermique complète et précise, garantissant la continuité de vos opérations critiques. Son adaptabilité, ses protections avancées contre le déséquilibre de phase, et sa robustesse en font la solution privilégiée pour la gestion et la sécurisation des charges moteurs de haute puissance, assurant ainsi un retour sur investissement rapide grâce à la prévention des pannes coûteuses.

Points Forts

• Performance Ciblée : Protection calibrée pour les moteurs triphasés de 90 à 110 kW sous 400 V, assurant une adéquation parfaite à la charge et maximisant l'efficacité énergétique.
• Fiabilité Structurelle : Pouvoir de coupure Icu de 36 kA, garantissant l'intégrité de l'installation même face aux courts-circuits les plus sévères.
• Précision de Déclenchement : Protection thermique ajustable de 100 à 220 A avec choix de classe de déclenchement (5, 10 ou 20), permettant une calibration ultra-précise et minimisant les arrêts de production inutiles.
• Protection Étendue : Inclusion de protections supplémentaires à seuil fixe pour le déséquilibre de phase et la perte de phase, prolongeant la durée de vie utile du moteur.
• Intégration Modulaire : Conception intégrant des emplacements internes pour l'ajout de contacts auxiliaires (OF, SD) et de déclencheurs de tension (MN, MX), facilitant la télésurveillance et l'automatisation.

Spécifications Techniques

Ce dispositif triphasé (3P) est dimensionné pour un courant nominal de 220 A sous une tension maximale de 690 V. Il est optimisé pour les applications moteurs 90-110 kW à 400 V. L'opérateur peut définir précisément la protection thermique grâce à une plage de réglage (Ir) de 100 à 220 A, couplée à une sélection de classes de déclenchement 5, 10 ou 20. La protection contre les défauts magnétiques est assurée à 15 fois le courant nominal (15 In). Pour une sécurité optimale, des protections supplémentaires incluent le court retard (Isd) fixé à 13 Ir, ainsi que la détection intégrée de la perte de phase et du déséquilibre. Le contrôle est géré par une commande rotative et la connexion est facilitée par des cosses adaptées aux barres ou câbles.
