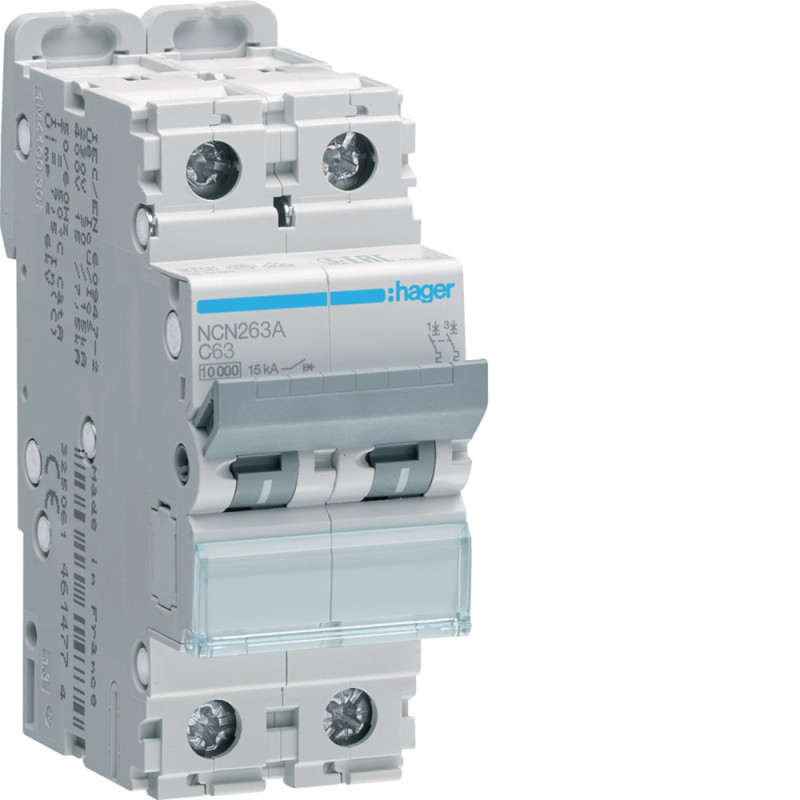

Disjoncteur 2P 10 kA/15 kA C-63A 2M - Hager - NCN263A

courant électrique

- Courant nominal: 63 A

- Pouvoir de coupure ultime nominal en court-circuit Icu sous 230 V CA IEC 60947-2: 30 kA

- Pouvoir de coupure ultime nominal en court-circuit Icu sous 400 V CA IEC 60947-2: 15 kA

- Courant nominal -25 °C: 81,04 A

- Courant nominal à -20 °C: 79,57 A

- Courant nominal -15°C: 78,07 A

- Courant nominal -10°C: 76,54 A

- Courant nominal -5°C: 75,05 A

- Courant nominal à 0 °C: 73,54 A

- Courant nominal 5°C: 72,03 A

- Courant nominal 10°C: 70,52 A

- Courant nominal 15 °C: 69 A

- Courant nominal à 20 °C: 67,47 A

- Courant nominal 25 °C:65,95 A

- Courant nominal 30 °C: 63 A

- Courant nominal 35 °C: 62,03 A

- Courant nominal à 40 °C: 60,50 A

- Courant nominal à 45 °C: 58,68 A

- Courant nominal à 50 °C: 58,27 A

- Courant nominal 55 °C: 52,80 A

- Courant nominal 60 °C: 50,51 A

- Courant nominal 65 °C: 48,12 A

- Courant nominal 70 °C: 45,60 A

Architecture

- Type de poteau: 2P

- Courbe: C

Capacité

- Nombre de modules: 2

Installation, montage

- Couple de serrage nominal de la borne supérieure: 2,80 - 2,80 Nm

- Couple de serrage nominal vers le bas de la borne: 2,80 - 2,80 Nm

- Couple de serrage nominal: 2,80 - 2,80 Nm

- Type de connexion inférieure pour appareils modulaires: biconnect

- Type de connexion supérieure pour appareils modulaires: borne à vis

- Position de montage possible à 360°: Oui

Principales caractéristiques électriques

- Pouvoir de coupure nominal en court-circuit Icn AC selon la norme IEC 60898-1: 10 kA

Tension

- Tension de fonctionnement nominale Ue: 400 - 400 V

- Alimentation en tension de type: AC

- Tension d'isolation nominale Ui: 500 V

- Tension de tenue aux impulsions nominale Uimp: 6 000 V

Fréquence

- Fréquence: 50 - 60 Hz

Connexion

- Coupe transversale d'entrée et de sortie avec vis, pour conducteurs massifs: 1 - 35 mm²

- Coupe transversale de l'entrée et de la sortie avec vis, pour conducteurs flexibles: 1 - 25 mm²

- Coupe transversale de l'entrée avec vis, pour conducteurs flexibles: 1 - 25 mm²

- Section transversale de l'entrée avec vis, pour conducteurs massifs: 1 - 35 mm²

Sécurité

- Classe de protection contre les infiltrations (IP): IP20

Conditions d'utilisation

- Degré de pollution selon les normes IEC 60664 / IEC 60947-2: 2

- Classe de limitation d'énergie I²t: 3

- Température de fonctionnement: -25 à 70 °C

Pouvoir

- Perte de puissance totale sous IN: 13,10 W

Endurance

- Autonomie électrique en nombre de cycles: 4 000

- Nombre d'opérations mécaniques: 20 000

Connectivité

- Type de connexion: borne à vis

- Alignement des connexions supérieures pour les appareils modulaires: Terminal aligné

- Alignement des connexions vers le bas pour les appareils modulaires: Terminal aligné

Dimensions

- Hauteur: 83 mm

- Largeur: 35 mm

- Profondeur: 70 mm
