Caractéristiques générales

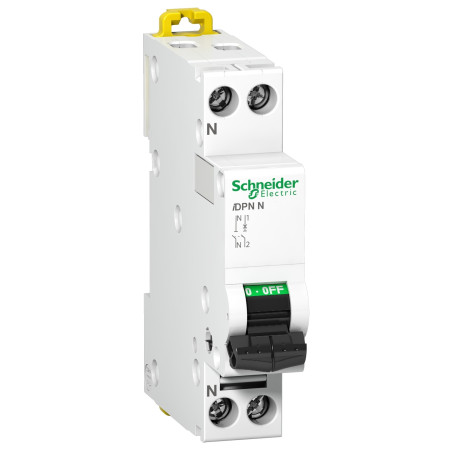

Modèle : Disjoncteur miniature Clario iDPN N – Type de contact de protection : Non applicable – Pôle neutre sectionné simultanément : Non – Nombre de pôles protégés : 1 – Nombre de prises de courant : 0 – Nombre de ports USB-C : 0 – Nombre de modules : 2 – Nombre de phases : 1 – Composition : 1P + N – Position du neutre : Gauche – Type de connexion : Bornes à cage haut et bas – Repiquage possible : Non – Avec éclips / protection enfant : Non – Avec volet de protection : Non – Avec zone de texte / surface d’inscription : Non – Mode de pose : Encliquetable – Type de fixation : Rail DIN – Courant nominal : 20 A – Tension nominale : 230 V – Fréquence : 50/60 Hz – USB puissance de sortie : Non applicable – Sensibilité / courant de défaut nominal (IΔn) : Non applicable – Type de tension : AC
Matériaux et finition
Matériau : Plastique – Qualité : Thermoplastique – Sans halogène : Non spécifié – Traitement antimicrobien : Non – Type de traitement de surface : Non spécifié – Finition : Mat – Couleur : Blanc – Transparent : Non – Finition métallique : Non
Dimensions
Largeur : 18 mm – Hauteur : 81 mm – Profondeur : 78 mm – Profondeur d’encastrement : Non applicable – Profondeur min. boîte d’encastrement : Non applicable
Performances et protection
Classe de protection : IP20 – Résistance aux chocs : Non spécifiée – Température d’utilisation : -25…70 °C – Température de stockage : -40…70 °C – Section de câble : 0,33…10 mm² flexible / 0,75…16 mm² rigide – Capacité des bornes : 1 câble – Nature du câble : Souple ou rigide – Longueur de dénudage : 13 mm – Couple de serrage : 2 N.m – Indication de repérage des bornes : Oui – Maintien du câble : Par cage – Précâblé : Non
Avantages
– Technologie de déclenchement thermique-magnétique
– Courbe de déclenchement C adaptée aux charges standard
– Signalisation locale ON/OFF
– Coupure pleinement apparente
Les + installation
– Format 2 modules pour tableau résidentiel
– Montage rapide sur rail DIN
– Dispositif de cadenassage intégré pour verrouillage en position
Les + utilisation
– Pouvoir de coupure 6000 A à 230 V CA (EN/IEC 60898-1)
– Pouvoir de coupure 10 kA à 230 V CA (CEI 60947-2)
– Classe de limitation 3 pour meilleure protection des circuits
– Conforme aux normes EN/IEC 60898-1 et EN/IEC 60947-2
Recommandations / restrictions d’usages
– Usage intérieur uniquement
– Protection différentielle via bloc séparé
– Ne pas dépasser les courants assignés selon la tension et la norme applicable
