Solution de Protection Magnéto-Thermique et Différentielle de Série Standard
Pourquoi choisir ce produit ?

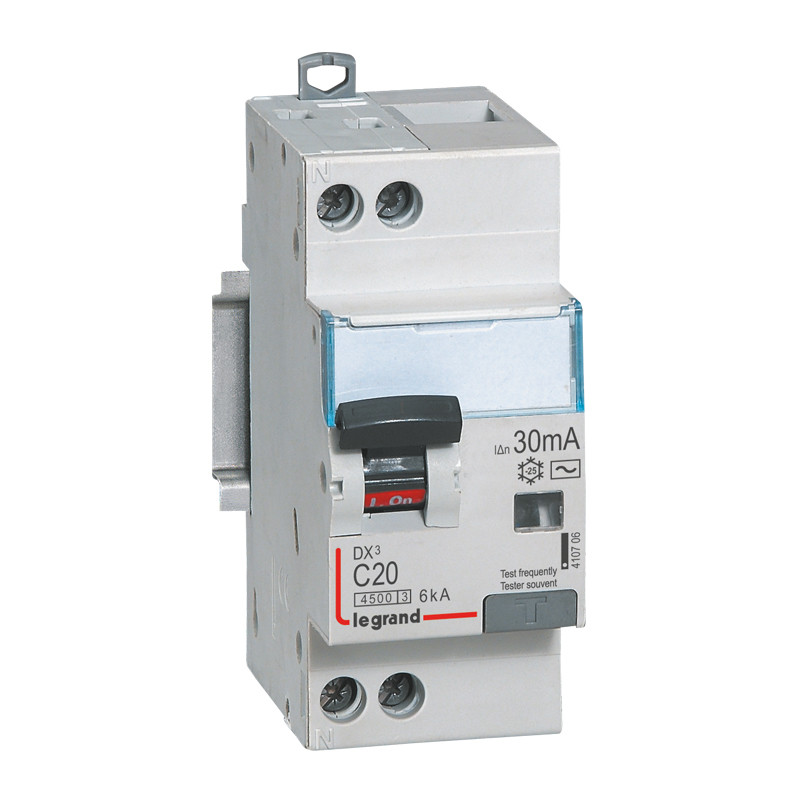

Le disjoncteur différentiel Legrand DX³4500 est conçu pour garantir la sécurité électrique des circuits monophasés 230V~ dans les installations résidentielles et petit tertiaire. Cet appareil combine la fonction de disjoncteur (protection contre les surcharges et les courts-circuits) et la fonction différentielle (protection contre les courants de fuite à la terre). La série DX³4500 assure un pouvoir de coupure essentiel (Icn) de 4500A, conforme aux exigences normatives pour une fiabilité opérationnelle maximale. L'intégration de la protection U+N (Unipolaire + Neutre) sur 2 modules permet un raccordement optimisé et sécurisé pour l'isolation du circuit en cas de défaut.
Points Forts
Double Sécurité Intégrée : Assure simultanément la protection contre les défauts magnéto-thermiques (surcharges, courts-circuits) et les défauts d'isolement (sensibilité 30mA).
Pouvoir de Coupure Adapté (4500A) : Classé pour gérer efficacement les courants de court-circuit potentiels dans les environnements domestiques et commerciaux légers.
Courbe C Spécifique : Idéale pour la protection des circuits standards (prises et éclairages) grâce à un déclenchement magnétique rapide et fiable.
Type AC Standard : Conçu pour détecter les fuites à la terre sinusoïdales, couvrant la majorité des risques liés aux équipements conventionnels.
Raccordement à Vis DX³ : Permet une connexion robuste et durable des conducteurs, facilitant l'installation et la maintenance dans le tableau électrique.
Spécifications Techniques
Ce dispositif de protection électrique de la gamme Legrand DX³4500 est un disjoncteur différentiel Unipolaire + Neutre (U+N) fonctionnant sous une tension nominale de 230V~. Il présente un calibre nominal de 20A et intègre une protection différentielle de Type AC avec une haute sensibilité de 30mA, ciblant les fuites à la terre pour la protection des personnes. Le mécanisme de déclenchement magnéto-thermique est basé sur la Courbe C, le rendant adapté aux circuits avec des pointes d'intensité modérées au démarrage. Son pouvoir de coupure s'élève à 4500A. L'encombrement physique standardisé est de 2 modules, et le raccordement est assuré par des bornes à vis.
Fabricant : LEGRAND
Référence Produit : 410729
Fonction : Disjoncteur Différentiel
Série : DX³
Nombre de Pôles : 2P (Bipolaire)
Courant Nominal (In) : 40 A
Pouvoir de Coupure (Icn) : 4,5 kA
Sensibilité Différentielle : 300 mA
Type de Détection : AC (Courants alternatifs sinusoïdaux)
Tension Nominale : Standard pour appareillage modulaire (à vérifier...
Type de Produit : Disjoncteur différentiel modulaire
Référence Legrand : 402034
Série : RX³
Nombre de Pôles : 2P (Phase + Neutre)
Courant Nominal (In) : 63 A
Courbe de Déclenchement : C
Sensibilité Différentielle (IΔn) : 300 mA
Type de Différentiel : AC (Courants alternatifs sinusoïdaux)
Fonction : Protection magnétothermique et différentielle
Montage :...
Fonction : Disjoncteur différentiel
Série : DX³4500
Référence Legrand : 410704
Pôles : Unipolaire + Neutre (U+N)
Tension Nominale : 230 V CA
Courant Nominal (In) : 10 A
Sensibilité Différentielle : 30 mA
Type de Différentiel : AC
Courbe de Déclenchement : C
Capacité de Coupure (Icn) : 4500 A
Nombre de Modules : 2
Raccordement : À vis
Marque : Legrand
Référence Catalogue : 410729
Type de Produit : Disjoncteur différentiel
Gamme : DX³4500
Configuration : Unipolaire + Neutre (U+N)
Courant Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA
Type Différentiel : AC
Courbe de Déclenchement : C
Tension Nominale : 230 V AC
Capacité de Coupure (Icn) : 4500 A (4,5 kA)
Type de...
Référence Legrand : 410725
Type de Produit : Disjoncteur Différentiel (RCBO)
Série : DX³4500
Configuration : Unipolaire + Neutre (U+N)
Tension Nominale : 230V AC
Courant Nominal (In) : 16 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Différentiel : AC
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA
Encombrement : 2 modules
Type de...
Type de Produit : Disjoncteur différentiel
Gamme : Legrand RX³
Référence Fabricant : 402063
Nombre de Pôles : 4 Pôles (4P)
Intensité Nominale (In) : 40 Ampères (A)
Sensibilité Différentielle : 30 milliampères (mA)
Type de Déclenchement Différentiel : Type AC (Courants sinusoïdaux alternatifs)
Courbe de Déclenchement : Courbe C
Fonction : Protection...
Type de Produit : Disjoncteur différentiel magnéto-thermique
Gamme : Legrand DX³ 4500
Calibre Nominal (Intensité) : 32 A
Sensibilité Différentielle : 30 mA
Type Différentiel : Type AC
Courbe de Déclenchement : Courbe C
Configuration des Pôles : Unipolaire + Neutre (U+N)
Tension Nominale : 230 V~ (Monophasé)
Pouvoir de Coupure (Icn) : 4500 A (4.5 kA)
Type...
Type de Produit : Disjoncteur Différentiel Monobloc (RCBO)
Gamme : Legrand RX³
Référence Fabricant : 402026
Nombre de Pôles : 2P (Bipolaire)
Calibre (Intensité Nominale) : 63A
Courbe de Déclenchement : C
Sensibilité Différentielle : 30mA
Type de Détection Différentielle : AC (Courants alternatifs sinusoïdaux)
Fonction de Protection : Surcharge,...
Type de Produit : Disjoncteur différentiel modulaire
Pôles : 2P (Bipolaire)
Intensité Nominale (In) : 25 A
Courbe de Déclenchement : C
Sensibilité Différentielle : 30 mA
Type de Différentiel : AC
Gamme : Legrand RX³
Référence Fabricant : 402024
Référence Legrand : 410726
Type de Produit : Disjoncteur Différentiel (DD)
Série : DX³4500
Configuration : Unipolaire + Neutre (U+N)
Tension Nominale (Un) : 230V~ AC
Courant Nominal (In) : 20A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Détection : AC (Courants alternatifs sinusoïdaux)
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA...
Type de Produit : Disjoncteur différentiel
Gamme : Legrand DX³4500
Référence Fabricant : 410705
Configuration des Pôles : Unipolaire + Neutre (U+N)
Tension Nominale : 230V~
Courant Nominal (Calibre) : 16A
Sensibilité Différentielle : 30mA (Haute sensibilité)
Type de Détection : AC (Courants de défaut sinusoïdaux)
Courbe de Déclenchement : C
Pouvoir de...
Type de Dispositif : Disjoncteur différentiel
Référence Fabricant : Legrand 402033
Gamme : RX³
Nombre de Pôles : Bipolaire (2P)
Calibre Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Détection : AC (Courant alternatif sinusoïdal)
Courbe de Déclenchement : C
Fonction : Protection contre les surcharges, courts-circuits et défauts à...
DX³, disjoncteur différentiel monobloc modulaire Phase + Neutre, pour la commande, la protection, le sectionnement des circuits électriques, la protection des personnes et la protection des installations contre les défauts d’isolement.
