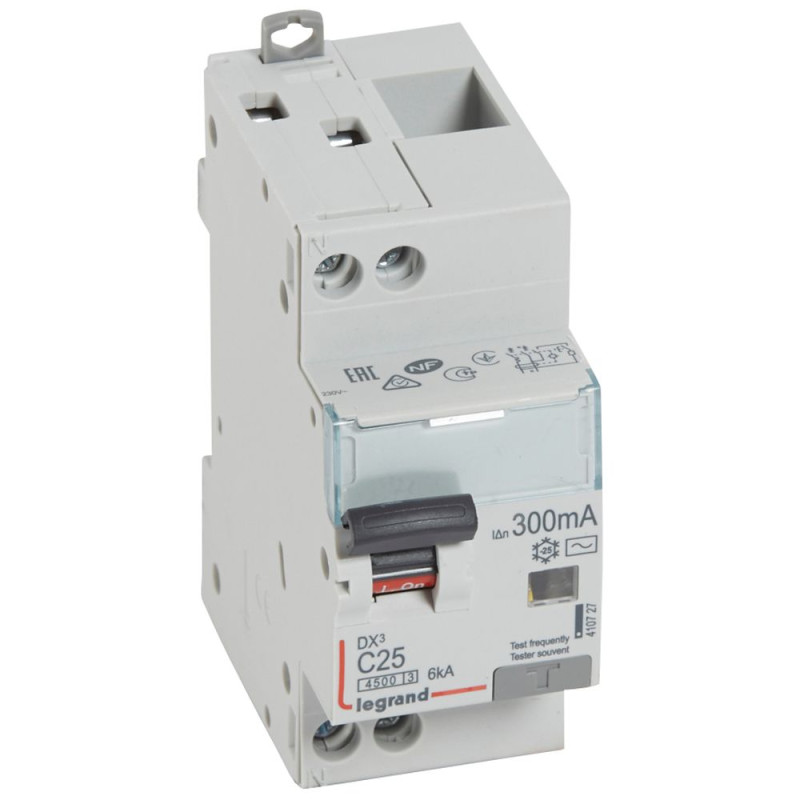

Disjoncteur Différentiel Magnétothermique Legrand DX³4500

Sécurité Optimale pour Circuits Monophasés 230V~ : Protection 25A et Détection 300mA

Pourquoi choisir ce produit ?

Le disjoncteur différentiel DX³4500 U+N de Legrand est une solution de protection intégrale conçue pour les installations électriques résidentielles ou tertiaires légères nécessitant une double sécurité contre les courts-circuits/surcharges et les défauts d’isolement. Ce dispositif est essentiel pour garantir la conformité des circuits terminaux 230V~, assurant une protection efficace des personnes et des équipements. Sa conception robuste, ses bornes à vis et son pouvoir de coupure de 4,5 kA le positionnent comme un choix privilégié par les experts et les intégrateurs cherchant la fiabilité normative CEI/EN 60898-1.

Points Forts

• Protection Double Intégrée : Combine une protection magnétothermique (Courbe C) contre les surintensités et une protection différentielle 300 mA (Type AC) contre les fuites à la terre.
• Capacité de Coupure 4,5 kA : Offre un pouvoir de coupure élevé, adapté aux réseaux présentant des niveaux de court-circuit modérés.
• Configuration U+N Optimale : Gestion simultanée du pôle actif et du neutre pour une coupure totale du circuit en cas de défaut.
• Sensibilité 300 mA : Assure la protection des installations en amont et peut être utilisé comme protection différentielle tête de tableau ou pour des départs spécifiques.
• Bornes à Vis Robustes : Permet une connexion mécanique sécurisée et durable des conducteurs, minimisant les risques de faux contacts et de surchauffe.

Spécifications Techniques

Ce dispositif de protection assure un calibre nominal de 25 Ampères sous une tension de service de 230 Volts Alternatif (AC). Il est conçu pour s'intégrer sur rail DIN avec un encombrement standard de 2 modules. La protection magnétothermique est caractérisée par une courbe de déclenchement C, optimisée pour les applications générales, tolérant les courants d'appel modérés tout en assurant une coupure rapide en cas de court-circuit franc. Le système différentiel, de type AC, possède une sensibilité fixe de 300 milliampères, permettant la détection exclusive des courants de fuite sinusoïdaux alternatifs. Le pouvoir de coupure ultime (Icu) est spécifié à 4500 Ampères, garantissant la performance et la sécurité de l'installation conformément aux standards DX³4500 de Legrand.
