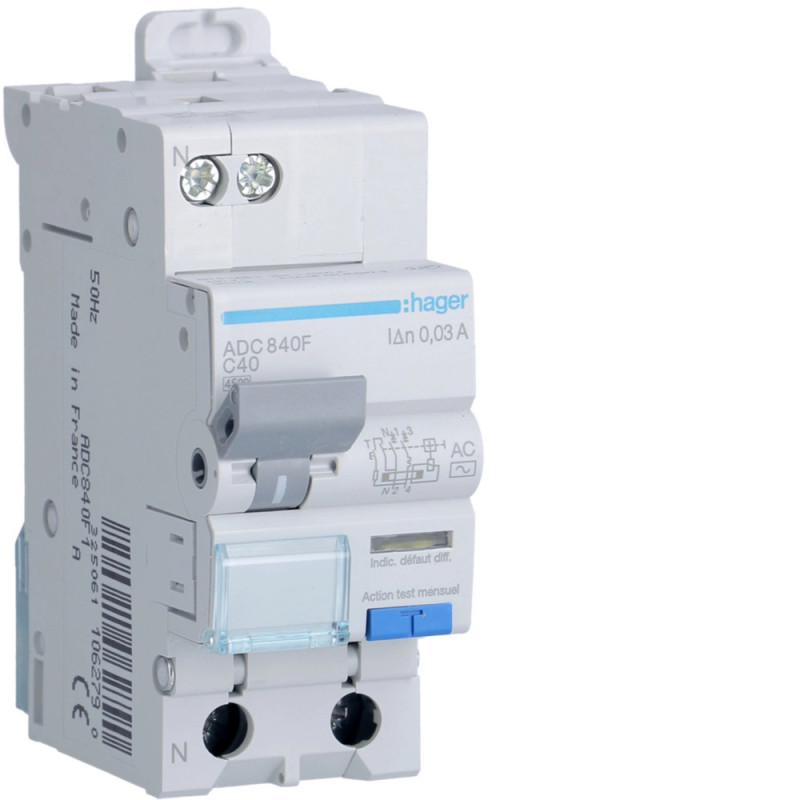

Disjoncteur Différentiel 1P+N 4.5kA C-40A 30mA type AC - Hager - ADC840F

Architecture

- Type de pôles: 1P+N

- Courbe: C

Sécurité

- Type de protection différentielle: AC

- Classe de protection (IP): IP20

Installation, montage

- Couple de serrage nominal borne basse: 2,10 - 2,10 Nm

- Couple de serrage nominal borne haute: 2,10 - 2,10 Nm

- Couple de serrage: ,10 - 2,10 Nm

- Type de raccordement haut pour produits modulaires: Borne à vis

- ype de raccordement bas pour produits modulaires: Borne biconnect

Principaux attributs électriques

- Pouvoir de coupure nominal Icn AC selon IEC 60898-1: 4,50 kA

Connectivité

- Type de raccordement: Borne à vis

Tension

- Tension assignée d'isolement: 500 V

- Tension assignée de tenue aux chocs: 4000 V

- Tension maxi d'utilisation: 240 V

- Tension assignée d'emploi Ue: 240 - 240 V

- Type de tension d'alimentation: AC

Courant électrique

- Courant assigné nominal: 40 A

- Courant différentiel assigné Idn: 30 mA

- Courant assigné à -25°C: 46,90 A

- Courant assigné à -20°C: 46,30 A

- Courant assigné à -15°C: 45,60 A

- Courant assigné à -10°C: 45 A

- Courant assigné à -5°C: 44,40 A

- Courant assigné à 0°C: 43,80 A

- Courant assigné à 5°C: 43,10 A

- Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1

- Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95

- Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,90

- Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85

- Valeur du seuil mini / max de fonctionnement thermique en AC: 1,13 - 1,45 A

- Pouvoir de coupure nominal Ics AC selon IEC 60898-1: 4,50 kA

Puissance

- Puissance dissipée totale sous IN: 11,10 W

Fréquence

- Fréquence: 50 - 50 Hz

Conditions d'utilisation

- Altitude max.: 2000 m

- Classe de limitation d'énergie I²t: 3

- Température de service: -25 - 40 °C

- Température de stockage/transport: -25 - 70 °C

- Degré de pollution suivant IEC 60664/IEC 60947-2: 2

- Tropicalisation/humidité/Exécution: Tous climats

Endurance

- Endurance électrique en nombre de cycles: 2000

- Endurance mécanique nombre de manœuvres: 1000

Raccordement

- Section de raccordement en câble souple: 1 - 16 mm²

- Section de raccordement en câble rigide: 1 - 25 mm²

- Section de raccordement des bornes amont à vis, en câble souple: 1 - 16 mm²

- Section de raccordement des bornes amont à vis, en câble rigide: 1 - 25 mm²

- Section de raccordement des bornes amont et aval à vis, en câble souple: 1 - 16 mm²

- Section de raccordement des bornes amont et aval à vis, en câble rigide: 1 - 25 mm²

Capacité

- Nombre de modules: 2

Dimensions

- Hauteur: 83 mm

- Largeur: 35 mm

- Profondeur: 68 mm
