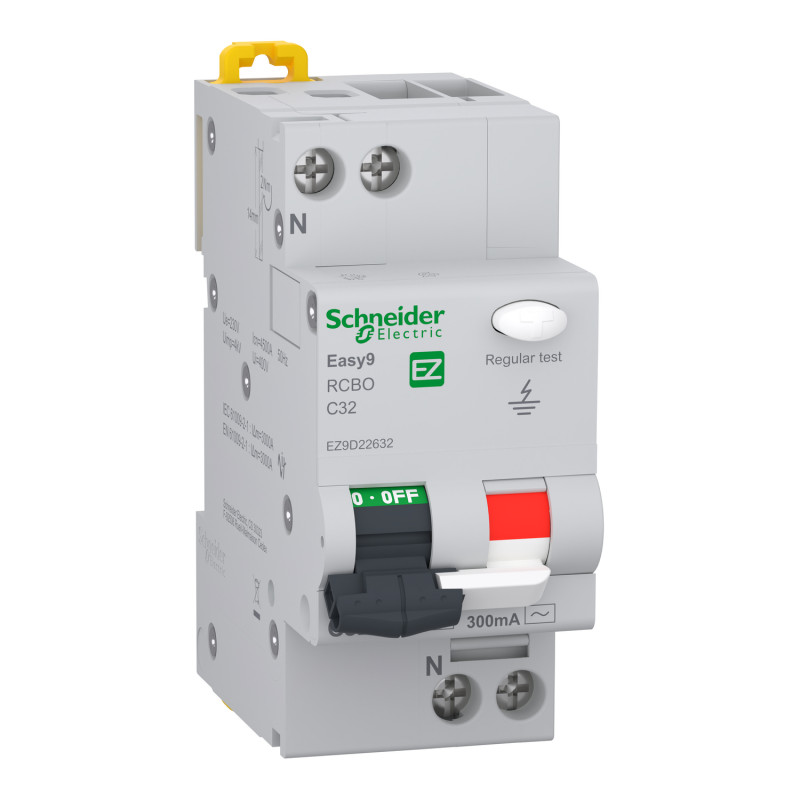

Disjoncteur Différentiel Easy9 EZ9D22632 Schneider Electric

Protection Optimale Monophasée : 1P+N, Courbe C, 32A, Icu 4.5kA, 300mA

Pourquoi choisir ce produit ?

Le disjoncteur différentiel (RCBO) Easy9 EZ9D22632 est un composant essentiel pour toute installation électrique monophasée exigeant une protection intégrée de haut niveau. Conçu par Schneider Electric, ce dispositif combine la fonction de protection contre les surcharges et les courts-circuits, typique d'un disjoncteur, avec la détection des courants de fuite à la terre (différentiel). Il assure une sécurité maximale pour les équipements et les personnes en cas de défaut d'isolement, tout en maintenant l'intégrité de l'alimentation électrique grâce à une coupure fiable et rapide. Il s’agit de la solution idéale pour la protection générale en tête d’installation tertiaire légère ou en aval d’un tableau principal.

Points Forts

• Protection Double et Intégrale : Sécurité garantie contre les surintensités (surcharge et court-circuit) et les courants de défaut différentiels, avec une sensibilité de 300 mA adaptée à la protection incendie et aux défauts d'isolation majeurs.
• Haute Capacité de Coupure (Icu) : Affichage d’une capacité de coupure nominale de 4.5 kA, permettant de gérer efficacement les courants de court-circuit dans les réseaux résidentiels ou commerciaux standards.
• Courbe de Déclenchement C : Assure une compatibilité étendue, adaptée à la majorité des applications générales incluant les charges résistives et les moteurs de faible puissance.
• Configuration 1P+N : Conception compacte permettant la coupure simultanée des phases et du neutre sur les circuits monophasés, facilitant l'isolation et la maintenance.

Spécifications Techniques

Le modèle EZ9D22632, appartenant à la gamme Easy9, est un disjoncteur différentiel monophasé de type 1 Pôle + Neutre (1P+N). Il est calibré pour un courant nominal (In) de 32 Ampères avec une courbe de déclenchement de type C, garantissant un fonctionnement optimal pour les démarrages non contraignants. La protection contre les défauts à la terre est assurée par un dispositif différentiel de sensibilité 300 mA. En ce qui concerne la sécurité du réseau, sa capacité ultime de coupure de court-circuit (Icu) est établie à 4.5 kA sous une tension de 230 Volts AC. Ce dispositif modulaire est conçu pour une installation sur rail DIN dans les tableaux de distribution conformes aux normes en vigueur.
