La Puissance Sous Contrôle : Fiabilité et Conformité pour vos Installations de Pointe
Pourquoi choisir ce produit ?

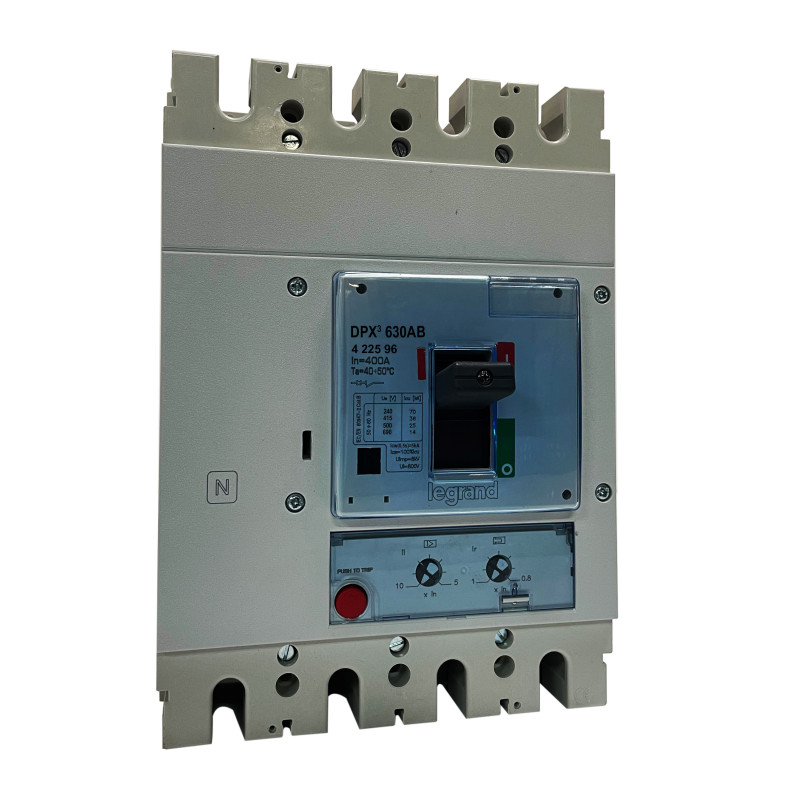

Le DPX³AB 400A est l'appareil général de coupure et de protection (AGCP) essentiel pour toute installation à puissance surveillée, répondant spécifiquement aux exigences rigoureuses des réseaux Enedis (de 36 kVA à 250 kVA). Conçu pour les environnements les plus exigeants, ce disjoncteur boîtier moulé assure non seulement la protection fondamentale contre les surcharges et les courts-circuits, mais garantit également une sélectivité et une continuité de service maximales. En optant pour le DPX³AB, vous investissez dans la tranquillité d'esprit grâce à une solution pré-étalonnée, fiable et parfaitement adaptée aux infrastructures critiques.
Points Forts
Sécurité Inégalée (36 kA) : Profitez d'un pouvoir de coupure exceptionnel de 36 kA à 400V, assurant une protection totale et instantanée de vos circuits face aux défauts les plus importants.
Conformité AGCP et Enedis : Cet appareil est la référence pour les installations à puissance surveillée. Sa conception est entièrement conforme à la norme NF IEC 60947-2 et aux spécifications Enedis pour une mise en service simplifiée et fiable.
Protection Ultra-Précise (Électronique S2) : Le déclencheur électronique S2 permet un réglage fin et plombable du seuil de surcharge, allant de 260A à 400A, optimisant ainsi la protection et la sélectivité de votre réseau.
Évolutivité Modulaire : Conçu pour recevoir directement les blocs différentiels DPX³630, il vous offre une flexibilité totale pour l'ajout ultérieur de la protection différentielle sans compromettre l'encombrement ni la performance.
Maintenance Simplifiée : L'appareil est livré prêt à installer en technique d'encastrement fixe, avec des bornes à cage de raccordement à vis frontales, facilitant les opérations de câblage et de maintenance.
Spécifications Techniques
Ce disjoncteur de branchement 4 pôles (4P) est un appareil complet, doté d'une commande frontale et d'un courant permanent nominal (Iu) de 400A, capable de fonctionner sur des tensions assignées (Ue) très larges, de 220V à 690V. L'unité de protection électronique S2 intégrée permet des réglages thermiques (surcharge) précis entre 260A et 400A, tandis que les plages de réglage de court-circuit retardé et non retardé sont gérées pour assurer une sélectivité optimale dans les configurations de réseau complexes. Livré en configuration fixe pour encastrement et disposant d'un indice de protection IP30, il intègre par ailleurs des contacts auxiliaires (2 à ouverture, 2 à deux directions), un relais de signalisation de déclenchement, et un déclencheur à sous-tension pour une gestion complète de l'état du réseau.
Type de Produit : Disjoncteur de branchement d'abonné BT BACO (Enedis)
Intensité Nominale (In) : 45A
Calibres Réglables (I réglable) : 15A, 30A, ou 45A
Nombre de Pôles : 2 (Bipolaire)
Fonction Différentielle : Oui (Protection des personnes)
Sensibilité Différentielle (IΔn) : 500mA (0.5A)
Type de Différentiel : Sélectif
Tension Assignée (Ue) : 250V AC...
Type de Produit : Disjoncteur de branchement d'abonné (BACO BT)
Nombre de Pôles : 2 (Bipolaire)
Tension Assignée (Ue) : 250V AC
Intensité Nominale (In) : 90A
Réglage du Calibre (I réglable) : 60A, 75A ou 90A
Sensibilité Différentielle (IΔn) : 500mA instantané
Pouvoir de Coupure Assigné : 2.4kA
Fréquence : 50 Hz
Norme/Agrément : NF C 62-411
Nomenclature...
Type de Produit : Disjoncteur de branchement boîtier moulé (MCCB)
Version : Enedis DPX³400AB avec Mesure Intégrée
Nombre de Pôles : 4 Pôles
Courant Permanent Nominal (Iu) : 400 A
Pouvoir de Coupure (Icu) à 400V : 36 kA
Type de Déclencheur : Électronique S2
Plage de Réglage du Déclencheur : 260 A à 400 A
Fonctionnalités Clés : Mesure intégrée
Accessoires...
Type de Produit : Disjoncteur de branchement Enedis Bipolaire (Tarif Bleu, 3 à 36 kVA)
Fonction : Coupure, sectionnement, protection contre les surcharges et courts-circuits
Pôles : 2 (Bipolaire)
Pôle Neutre : Sectionné simultanément (Oui)
Tension assignée (Ue) : 250 V AC
Tension d'isolement (Ui) : 4000 V
Intensité nominale (In) : 90 A
Calibre réglable...
Type : Disjoncteur de branchement Enedis (non différentiel)
Configuration : Bipolaire (2 Pôles total)
Calibre Nominal (In) : 45 A
Calibres Réglables : 15 A, 30 A ou 45 A
Tension Assignée (Ue) : 230 V
Tension Nominale (Un) : 0 - 250 V
Tension d'Isolement (Ui) : 4000 V
Pouvoir de Coupure (Icn) : 2 kA (selon EN 60898 à 230 V)
Norme d'agrément : NF C 62-412...
Type de produit : Disjoncteur d'abonné Basse Tension (BACO)
Agréments : NF C 62-411, Nomenclature Enedis (69 30 044)
Nombre de pôles : 2 (Bipolaire)
Tension assignée (Ue) : 250V AC
Intensité nominale (In) : 45A
Calibres de réglage (I réglable) : 15A, 30A ou 45A
Sensibilité différentielle (IΔn) : 500mA (Instantanné)
Pouvoir de coupure assigné : 2kA...
Type de Produit : Disjoncteur de branchement boîtier moulé (AGCP)
Référence Legrand : 420730
Modèle/Gamme : DPX³250AB
Nombre de Pôles : 4 Pôles (4P)
Intensité Nominale Maximale : 130 A
Plage de Réglage Thermique : 60 A à 130 A
Réglage Magnétique (Usine) : 600 A (Bas, fixe)
Pouvoir de Coupure (Icu) : 36 kA (36 000 A)
Conformité : Version Enedis / NF IEC...
Type de Produit : Disjoncteur de branchement BACO (non différentiel)
Configuration des Pôles : Tétrapolaire (4 Pôles, 3 protégés)
Calibre Nominal (In) : 30 A
Plage de Réglage d'Intensité (I réglable) : 10 / 15 / 20 / 25 / 30 A
Tension Assignée (Ue) : 400 V AC (0-250 V~ nominal)
Pouvoir de Coupure (Icn) : 2 kA (selon EN 60898 à 400 V)
Largeur en Nombre de...
Type de Produit : Disjoncteur de branchement d'abonné BT (BACO)
Nombre de Pôles : 4 (tétrapolaire)
Intensité Nominale (In) : 30A
Tension Assignée (Ue) : 250V~ à 400V~ (440V maximum)
Plages de Réglage du Calibre : 10A, 15A, 20A, 25A ou 30A
Sensibilité Différentielle (IΔn) : 500mA (0.5A)
Caractéristique Différentielle : Sélectif (AC)
Pouvoir de Coupure...
Type de Produit : Disjoncteur de branchement boîtier moulé (AGCP)
Modèle/Série : DPX³ 250AB (Version Enedis)
Nombre de Pôles : 4 Pôles
Courant Permanent Nominal (Iu) : 130 A
Tension Assignée (Ue) : 220-690 V
Pouvoir de Coupure (Icu à 400 V) : 36 kA
Réglage Thermique de Surcharge : 60 A à 130 A (Réglages plombables)
Réglage Magnétique (court-circuit) :...
Type de Produit : Disjoncteur de branchement d'abonné (DB)
Modèle : Bipolaire non différentiel (BACO)
Norme/Agrément : Agréé NF C 62-412 / N° Nomenclature Enedis: 69 31 015
Tension Assignée (Ue) : 230V AC (0-250V nominale)
Intensité Nominale (In) : 90A
Intensités Réglables (I réglable) : 60A, 75A, 90A
Nombre de Pôles : 2 (1 protégé)
Pouvoir de Coupure...
Type de Produit : Disjoncteur de Branchement Enedis (BACO)
Nombre de Pôles : Tétrapolaire (4 pôles, dont 3 protégés)
Tension Assignée (Ue) : 440V AC
Fréquence : 50 Hz
Intensité Nominale (In) : 60A
Réglage de Calibre : 30A, 40A, 50A, ou 60A
Courant de Défaut Nominal (IΔn) : 0.5A (500mA) instantané
Type de Courant Différentiel : AC
Pouvoir de Coupure (Icn)...
239 000 F CFA
Type de Produit : Disjoncteur de branchement boîtier moulé (AGCP)
Version Spécifique : Enedis DPX³400AB
Calibre Nominal (Iu) : 400 A
Nombre de Pôles : 4 Pôles (4P)
Tension Assignée (Ue) : 220 - 690 V
Pouvoir de Coupure (Icu à 400V) : 36 kA
Type de Déclencheur : Électronique S2 (Pré-étalonné)
Plage de Réglage Surcharge (Ir) : 260 A à 400 A (Plombable)
Plage de Réglage Court-Circuit Retardé : 390 A à 4000 A
Plage de Réglage Court-Circuit Non Retardé : 5000 A
Construction de l'Appareil : Technique d'encastrement fixe
Raccordement Circuit Principal : Bornes à cage, raccordement à vis frontal
Options de Commande : Manette / levier (Commande frontale) ; Commande motorisée en option
