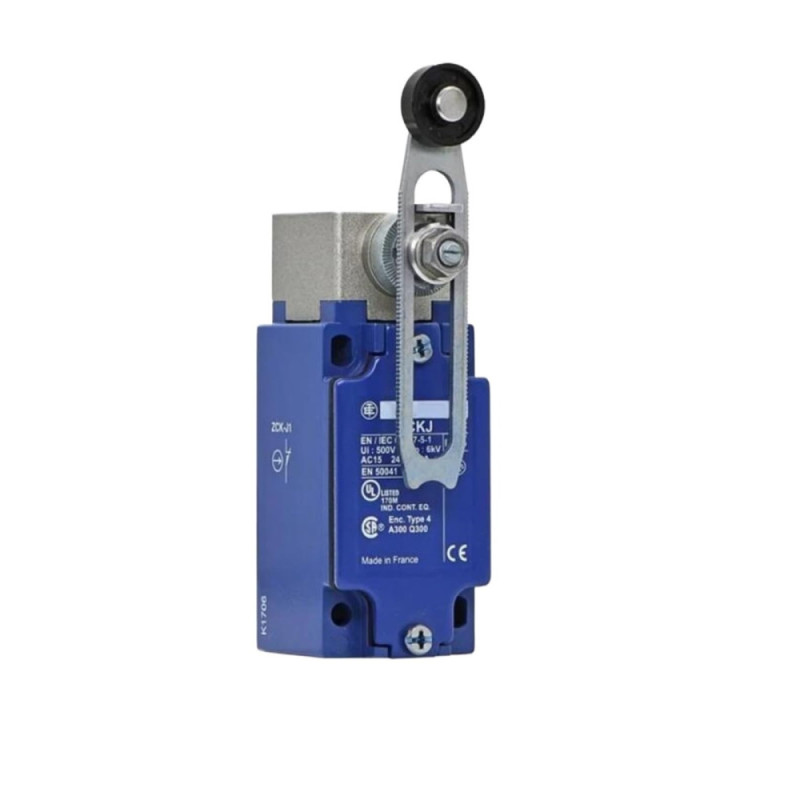

Télémécanique - inter. de pos. - levier galet plast. long -1O+1F - brusque - M20 OsiSense XCKJ Schneider Electric - XCKJ10541H29

Atouts du produit

• Corps et tête en métal Zamak pour une durabilité maximale

• Tête rotative avec levier à galet réglable

• Action brusque des contacts pour une réponse mécanique précise

• Fixation simple par le corps

• Haute protection : IP66 et IK07 pour environnements industriels

• Résistance aux chocs et vibrations conforme aux normes IEC

Applications principales

• Machines industrielles et convoyeurs

• Commande et sécurité des mouvements mécaniques

• Détection de position dans les systèmes automatisés

• Protection des équipements électriques et mécaniques

Caractéristiques techniques

• Gamme : OsiSense XC, format standard

• Type d’appareil : Commutateur de fin de course, tête rotative

• Mode de commande : Levier à galet à rappel thermoplastique, longueur variable

• Type de contacts : 1 NF + 1 NO, fonctionnement à action brusque

• Courant assigné d’emploi [Ie] : 0,125–240 V AC, AC-15 ; 0,27–0,3 A DC, DC-13

• Courant thermique [Ithe] : 10 A

• Tension d’isolement [Ui] : 300 V (UL/CSA : 1000 V)

• Tension de tenue aux chocs [Uimp] : 6 kV

• Protection courts-circuits : 10 A par cartouche fusible gG

• Durée de vie électrique : 5 000 000 cycles (DC-13 inductive)

• Durée de vie mécanique : 30 000 000 cycles

Raccordement et câblage

• Bornes : à vis-étrier, capacité 1 x 0,34 – 2 x 1,5 mm²

• Entrée de câble : Presse-étoupe M20 x 1,5, Ø câble 7–13 mm

• Description bornes ISO : (21-22) NC / (13-14) NO

Dimensions et poids

• Largeur : 40 mm

• Hauteur : 77 mm

• Profondeur : 44 mm

• Poids : 0,485 kg

Résistance environnementale

• Température de fonctionnement : -25…70 °C

• Température de stockage : -40…70 °C

• Tenue aux chocs mécaniques : 50 gn, 11 ms (IEC 60068-2-27)

• Tenue aux vibrations : 25 gn, 10–500 Hz (IEC 60068-2-6)

• Degré de protection : IP66 (IEC 60529)

• Protection contre les impacts : IK07 (EN 50102)

• Classe de surtension : Classe I (NF C 20-030, IEC 61140)

Certifications et normes

• Normes : IEC 60947-5-1, EN 60204-1, UL 508, CSA C22.2 No 14, CENELEC EN 50041

• Certifications : CSA, UL, CCC

• Statut environnemental : Green Premium, RoHS
