La référence de commutation pour charges inductives et applications moteur intensives

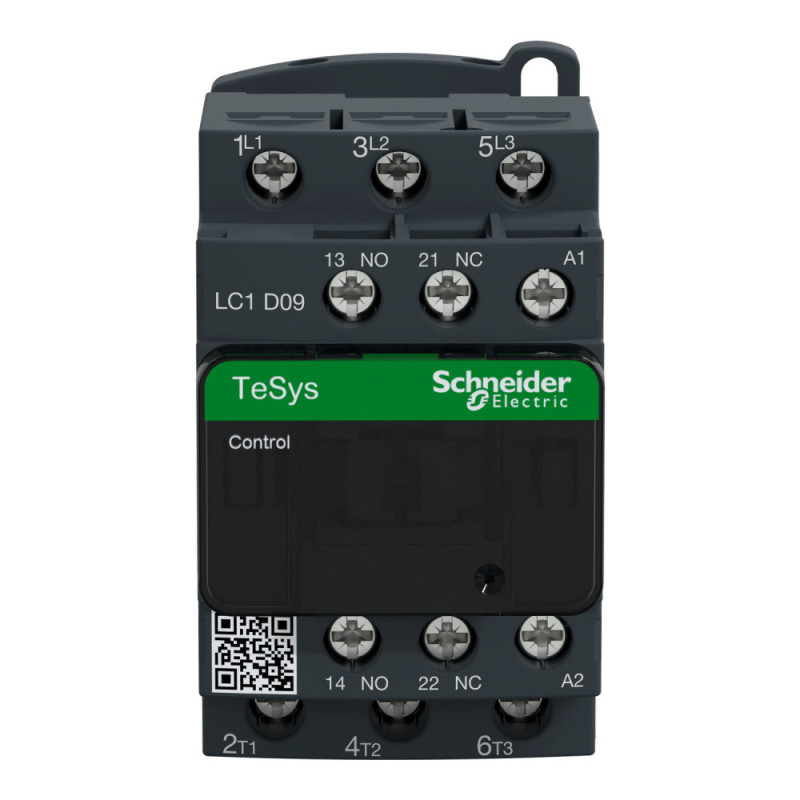

Le contacteur TeSys LC1D représente l'étalon-or en matière de fiabilité et de performance pour les systèmes de contrôle moteur. Conçu spécifiquement pour la catégorie d'emploi AC-3, cet appareil garantit une commutation sécurisée et une longue durée de vie, même sous des cycles d'arrêt/démarrage fréquents des moteurs triphasés. La robustesse de la gamme LC1D assure une intégration facile et une maintenance réduite, faisant de ce contacteur un choix stratégique pour les environnements industriels exigeants nécessitant une gestion précise des charges inductives lourdes.
Points Forts
Gestion Optimisée AC-3 : Conçu pour supporter les courants d'appel intenses liés au démarrage des moteurs à cage d'écureuil, assurant une protection et une durabilité maximales.
Capacité Nominale Puissante : Supporte un courant opérationnel nominal de 9 Ampères sous 440 Volts AC, offrant une performance fiable dans la majorité des réseaux industriels standard.
Intégration Standardisée : La bobine de commande 24Vca permet une compatibilité directe et simple avec les systèmes d'automates programmables (API) et les circuits de contrôle basse tension.
Conception Triphasée (3P) : Configuration idéale pour le contrôle efficace de moteurs triphasés, optimisant la distribution de puissance.
Spécifications Techniques
Ce contacteur, issu de la série TeSys LC1D, est configuré avec trois pôles (3P) pour une utilisation dans des applications triphasées. Il est dimensionné pour la catégorie d'emploi AC-3, caractérisant sa robustesse pour le contrôle de moteurs à cage d'écureuil et autres charges inductives. La capacité opérationnelle nominale est de 9 ampères sous une tension de 440 volts alternatifs. La fiabilité de la commande est assurée par une bobine standard fonctionnant sous 24 volts en courant alternatif (24Vca), offrant une solution éprouvée pour les architectures d'automatisation industrielle.
Schneider Electric propose pour les installations industrielles ou tertiaires, une gamme de contacteurs robustes, TeSys D Pour commander les machines asynchrones, le contacteur LC1D s'utilise en catégorie d'emploi AC-3 .Doté, pour ses 3 pôles, de borniers à vis-étrier acceptant des câbles souples et rigides de différentes sections, selon besoin, ce...
Le LC1D25M7 est un contacteur tripolaire TeSys D de Schneider Electric pour des applications motorisées jusqu’à 11 kW à 400 V Il intègre une bobine 220 V 50/60 Hz CA ainsi que des contacts auxiliaires internes de type 1NO + 1NF et peut être utilisé dans des applications de sécurité grâce à ses contacts-miroirs certifiés NF De format compact et à monter...
Gamme : TeSys LC1D
Fonction : Contacteur de puissance
Nombre de Pôles : 3 (Tripolaire)
Catégorie d'Emploi : AC-3
Courant Nominal (AC-3) : 12 A
Tension d'Emploi Maximale : 440 V
Tension de Commande (Bobine) : 230 V CA
Conception de bobine à faible consommation pour économiser l'énergie. Durabilité élevée : 8 Mcycles pour une durabilité mécanique Fiabilité élevée : tolérance aux environnements jusqu'à 60 °C La certification multi-normes permet une application étendue Installation et maintenance faciles grâce à une conception compacteLe contacteur LC1D de la gamme TeSys...
Série : TeSys LC1D
Type de Produit : Contacteur
Configuration : Tripolaire (3P)
Courant Opérationnel Nominal (Ie) : 65 A
Catégorie d'Utilisation : AC-3
Tension Nominale d'Emploi : 440 V
Tension de Commande (Bobine) : 230 V CA
Technologie de Commande : Électromécanique
Type de Produit : Contacteur de puissance
Série / Gamme : TeSys LC1D
Nombre de Pôles : 3P (Tripolaire)
Catégorie d'Utilisation : AC-3 (Charges inductives, moteurs à cage)
Tension Nominale Opérationnelle (Ue) : 440V
Courant Opérationnel (Ie) : 150A
Tension de la Bobine : 220Vca (Courant alternatif)
Fonction : Commutation et contrôle de circuits moteurs.
Série : TeSys LC1D
Type de Produit : Contacteur de puissance
Nombre de Pôles : 3P
Catégorie d'Utilisation : AC-3 (Commutation moteur)
Courant Nominal (AC-3) : 115 A
Tension Nominale d'Utilisation : 440 V CA
Tension de la Bobine de Commande : 220 V CA
Contacteur TeSys D, 4 pôles (4NO), pour les applications de charge non inductive jusqu'à 200A / 1000V en AC-1 Il fournit une bobine 230V CA 50/60Hz avec module de suppression des transitoires, connexion de puissance par connecteurs à vis 2 entrées, connexion de contrôle par borniers à vis-étriers Pour des cadences de fonctionnement jusqu'à 2400 cycles /...
Contacteur TeSys D, 3 pôles (3NO), pour les applications de contrôle de moteur jusqu'à 38A / 690V en AC-3 (18,5kW à 400V) Il fournit une bobine 230V CA 50/60Hz, des contacts auxiliaires intégrés 1NO + 1NF (certifié miroir NF), une connexion par bornes à vis-étrier Pour des cadences de fonctionnement jusqu'à 3600 cycles / heure et des environnements...
Le LC1D150P7 est un contacteur tripolaire TeSys D de Schneider Electric pour des applications motorisées jusqu’à 75 kW à 400 V Il intègre une bobine 230V 50/60 Hz CA ainsi que des contacts auxiliaires internes de type 1NO + 1NF et peut être utilisé dans des applications de sécurité grâce à ses contacts-miroirs certifiés NF De format compact et à monter...
Gamme de Produit : TeSys
Type de Composant : Contacteur de Puissance
Configuration : Tripolaire (3P)
Courant Assigné d'Emploi (Ie) : 12 A
Tension Nominale d'Emploi : 440 V
Catégorie d'Emploi : AC-3 (Charges inductives/Moteurs)
Tension de la Bobine (Commande) : 24 Vca
Le LC1D115P7 est un contacteur tripolaire TeSys D de Schneider Electric pour des applications motorisées jusqu’à 55 kW à 400 V Il intègre une bobine 230V 50/60 Hz CA ainsi que des contacts auxiliaires internes de type 1NO + 1NF et peut être utilisé dans des applications de sécurité grâce à ses contacts-miroirs certifiés NF De format compact et à monter...
Schneider Electric propose pour les installations industrielles ou tertiaires, une gamme de contacteurs robustes, TeSys D Pour commander les machines asynchrones, le contacteur LC1D s'utilise en catégorie d'emploi AC-3 Doté, pour ses 3 pôles, de borniers à vis-étrier acceptant des câbles souples et rigides de différentes sections, selon besoin, ce...
Le LC1D80M7 est un contacteur tripolaire TeSys D de Schneider Electric pour des applications motorisées jusqu’à 37 kW à 400 V Il intègre une bobine 220 V 50/60 Hz CA ainsi que des contacts auxiliaires internes de type 1NO + 1NF et peut être utilisé dans des applications de sécurité grâce à ses contacts-miroirs certifiés NF De format compact et à monter...
