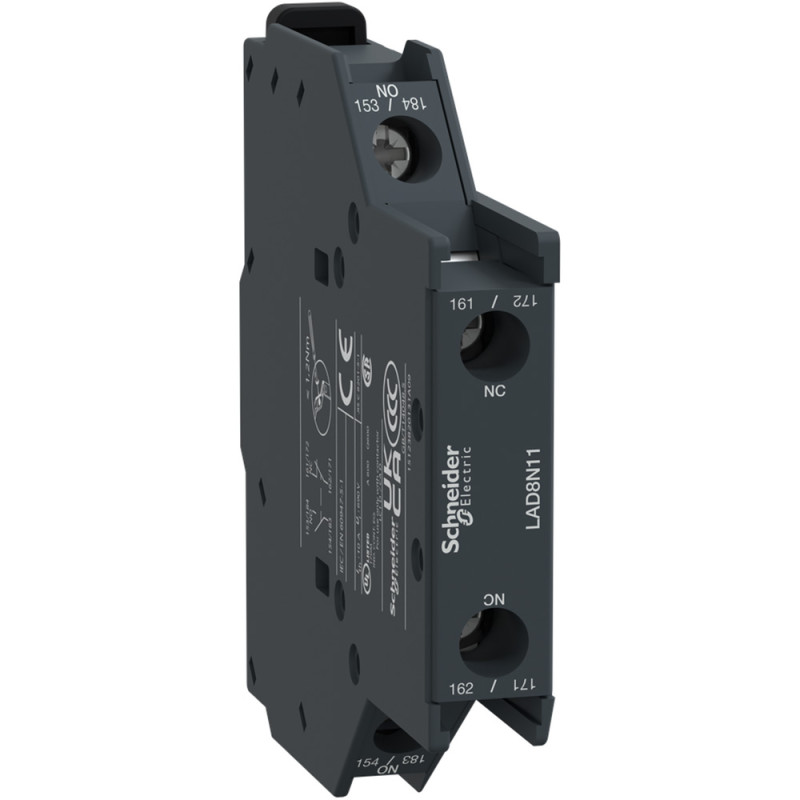

Présentation générale :
Bloc de contact auxiliaire pour contacteurs TeSys D ;
Montage latéral par encliquetage ;
Contacts instantanés 1 NO + 1 NF ;
Utilisable pour applications de sécurité (contact-miroir NF certifié) ;
Conforme IEC, UL, CSA, CCC, EAC, Marine.
Spécifications principales :
Gamme :
TeSys ;
Nom du produit : TeSys Deca ;
Type : Bloc de contact auxiliaire.
Compatibilité de gamme :
TeSys Deca LC1D09…95 bobine CA ;
TeSys Deca LC1D115/150 ;
TeSys Deca LC1D40A…80A bobine CA ;
TeSys Deca CAD (bobine CA) ;
TeSys F LC1F.
Emplacement de montage :
Côté.
Contacts :
Composition : 1 NO + 1 NF ;
Fonctionnement : Instantané.
Tensions et courants :
Ue : 690 V CA, 25…400 Hz ;
Ie : 6 A à 120 V AC-15 ; 1,04 A à 690 V AC-15 ; 0,55 A à 125 V DC-13 ; 0,1 A à 600 V DC-13 ;
Ui : 690 V CEI 60947-5-1 ; 600 V UL ; 600 V CSA ;
Ith : 10 A (60 °C).
Normes :
EN/IEC 60947-5-1 ;
UL 60947-5-1 ;
CSA C22.2 No 60947-5-1 ;
CEI 60335-1 Clause 30.2 ;
CEI & UL 60335-2-40 Annexe JJ.
Certifications :
CB Scheme ;
UL ;
CSA ;
CCC ;
EAC ;
UKCA.
Complémentaires :
Pouvoirs électriques :
Pouvoir d’enclenchement : 140 A AC ; 250 A DC ;
Courants temporaires admissibles : 100 A (1 s) ; 120 A (500 ms) ; 140 A (100 ms).
Caractéristiques diverses :
Type de protection : Fusible gG 10 A ;
Durée de vie mécanique : 30 Mcycles ;
Courant min. : 5 mA ;
Tension min. : 17 V ;
Temps de non-chevauchement : 1,5 ms ;
Résistance d’isolement : > 10 MΩ.
Raccordement :
Borniers à vis-étrier :
1 câble flexible/rigide 1…4 mm² ;
2 câbles flexible 1…2,5 mm² ou rigide 1…4 mm² ;
Couple de serrage : 1,7 N.m (plat Ø6, Philips n°2, Pozidriv n°2).
Dimensions :
Hauteur : 72 mm ;
Largeur : 12,5 mm ;
Profondeur : 71,3 mm.
Environnement :
Degré de protection : IP20 ;
Traitement : TH ;
Température stockage : -60…80 °C ;
Température fonctionnement : -5…60 °C ;
Altitude max : 3000 m.
Emballage :
Type 1 :
PCE ;
Qté : 1 ;
Dimensions : 2,9 × 7,3 × 8,1 cm ;
Poids : 60 g.
Type 2 :
S02 ;
Qté : 60 ;
Dimensions : 15 × 30 × 40 cm ;
Poids : 4,124 kg.
Type 3 :
P06 ;
Qté : 960 ;
Dimensions : 75 × 60 × 80 cm ;
Poids : 79 kg.
