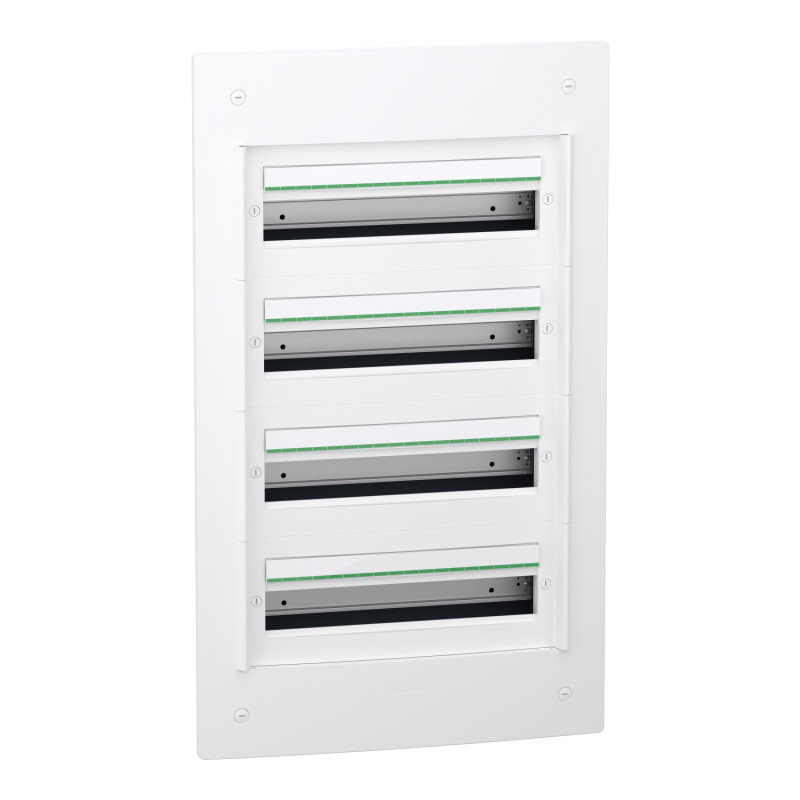

Le coffret PrismaSeT XS est un coffret encastrable pour distribution électrique intérieure, destiné aux secteurs résidentiel et tertiaire, compatible avec tous types d’appareillages modulaires Schneider. Il comporte 4 rangées de 18 modules (72 modules au total), IP30 et IK08 sans porte, IP40 et IK09 avec porte, fabriqué en technoplastique avec rails DIN amovibles et plaque arrière. Il inclut borniers de terre, neutre et phase, bande d’obturation et accessoires. Courant nominal 125 A, tension 400 V. Le coffret offre ergonomie et flexibilité, câbles entrants par haut ou bas, entraxe DIN modulable, conforme aux normes CEI 60670-1/24 et certifié IMQ.
Gamme : PrismaSeT ; Nom : XS ; Type : Enveloppe ; Type de coffret : Coffret de répartition ; Installation : Saillie.
Applications : Distribution électrique intérieure ; Secteurs résidentiel et tertiaire ; Compatible avec appareillages modulaires et produits embrochables Schneider.
Dimensions et capacité : Largeur : 336 mm ; Hauteur : 600 mm ; Profondeur totale : 127 mm ; Profondeur intérieure : 115 mm ; Nombre de modules 18 mm par rangée : 13 ; Nombre de rangées : 3 ; Nombre total de modules : 39 ; Pas de 9 mm : 78.
Équipements fournis : 3 étiquettes de repérage ; 3 protections d’étiquettes ; 3 borniers (terre 24 sorties, neutre 7 sorties, phase 7 sorties) ; 1 bande d’obturateur ; 1 porte à commander séparément ; 3 rails DIN ; 1 plaque arrière ; Type de plastron : modulaire ; Type de rail : DIN symétrique ; Plaque de montage : sans.
Puissance et courant : Puissance dissipée : 45 W ; Courant nominal [In] : 90 A ; Tension assignée d’isolement [Ui] : 400 V.
Câblage et borniers : Entrée de câble : câble ou tube ; Plaques découpées : goulotte ; Plaques amovibles : oui ; Mode de raccordement : vis et push-in selon type de fil (terre, flexible ou rigide, neutre et phase).
Matière et couleur : Partie arrière : technoplastique ; Enveloppe : technoplastique ; Plastron : technoplastique ; Poids net : 3,9 kg ; Couleur : blanc RAL 9003.
Protection et normes : Tenue au feu : 750 °C (plaque arrière, enveloppe, plastron) ; IP30 sans porte ; IP40 avec porte ; IK08 sans porte ; IK09 avec porte ; Catégorie de surtension : II ; Température de fonctionnement : -25…60 °C ; Normes : CEI 60670-1, CEI 60670-24 ; Label qualité : IMQ.
Emballage : Unité : 1 PCE ; 13,5 × 35 × 61 cm ; 3,6 kg ; Carton 20 unités : 93 × 80 × 120 cm ; 81 kg.
Avantages et ergonomie : Installation facile et flexible ; Entraxe des rails DIN modifiable : 125, 150 ou 175 mm ; Design simple et attrayant ; Protection maximale de l’installation.
