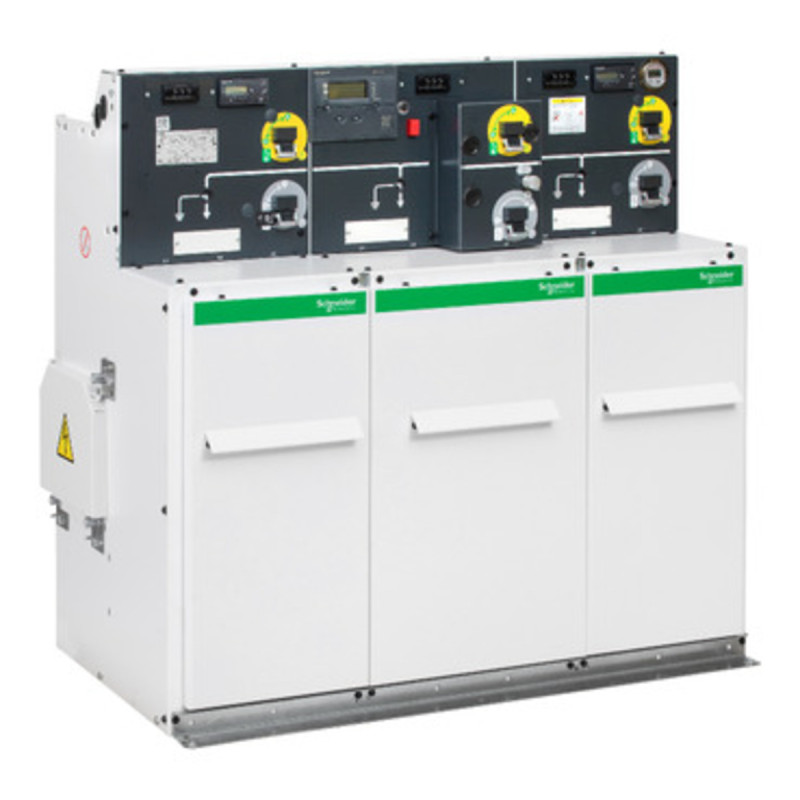

Cette unité fonctionnelle RM6, module DE-P, est destinée à la protection de transformateur en environnement intérieur. Elle utilise une technologie à isolement dans le gaz SF6 et fonctionne sous 24 kV, avec un niveau d’isolement de 125 kV et une tenue à 50 kV. Elle intègre un fusible associé à un interrupteur de terre 50 A, un VPIS pour la présence tension et un mécanisme CIT manuel. Elle offre un courant admissible de 400 A, une tenue au court-circuit de 12,5 kA et une protection interne AF. Le tout est logé dans une enveloppe IP67 pour la cuve et IK07, avec un poids de 185 kg.
Gamme de produit : RM6 Type de produit ou équipement : Unité fonctionnelle Type de technologie : Appareillage à isolement dans le gaz ; Système de télécontrôle du réseau : sans ; Application de l'appareil : Protection du transformateur ; Composition de l'appareil : 1 x fusible associé à interrupteur de terre 50 A (P) ; Nombre de fonctions : 1 ; Type d’enveloppe : DE (droite et gauche) ; Nom du module fonctionnel : DE-P ; Normes : CEI 62271-200 ; Emplacement de montage : Intérieur ; Fréquence du réseau (fr) : 50/60 Hz ; Tension assignée (Ur) : 24 kV ; Tension de service (Us) : 15…20 kV ; Niveau d’isolement onde de choc (Up) : 125 kV crête ; Tension tenue fréquence industrielle (Ud) : 50 kV rms ; Courant assigné de courte durée admissible (Ik) : 12,5 kA rms 1 s.
Complémentaires :
Type de capteur de pression : Sans ; Degré de protection IP : Cuve HTA IP67, synoptique + mécanisme IP2xC ; Classification arc interne : AF ; Protection arc interne : 12,5 kA pendant 0,7 s ; Courant assigné jeu de barres (Ir) : 400 A ; Type de traversées : Type A, 200 A ; Manuel utilisateur : Français ; Tenue aux chocs IK : IK07 ; Nombre de câbles : 1 unipolaire 16…95 mm² par phase ; Type de commande : CIT manuel ; Composition contact auxiliaire : Sans ; Indication tension locale : VPIS ; Type de verrouillage : Mécanique ; Hauteur : 1187 mm ; Largeur : 502 mm ; Profondeur : 710 mm ; Poids du produit : 185 kg.
Environnement :
Température de fonctionnement : -25…40 °C ; Altitude de fonctionnement : 0…2000 m ; Certifications du produit : HN 64-S-52.
Emballage :
Type d’emballage 1 : PCE ; Nombre d’unités : 1 ; Dimensions : 53,2 × 71,0 × 114,2 cm ; Poids emballage : 166 kg.
La cellule SM6-24 modèle IM est un appareillage moyenne tension isolé dans l’air et utilisant une coupure au gaz SF6. Conçue pour les arrivées réseau C13-100, elle offre une tenue d’arc interne de 12,5 kA et une tension assignée de 24 kV. Elle intègre un interrupteur, un sectionneur de terre, un VPIS et une résistance de chauffage. Son courant nominal est...
La rehausse de tableau RM6 DPPB000296 est un accessoire conçu pour les modules RM6 IPI ou III de Schneider Electric. Avec une hauteur de 260 mm, elle permet d’ajuster la position des tableaux RM6 afin d’optimiser leur accessibilité, leur stabilité et leur intégration dans l’environnement d’installation. Sa conception robuste et parfaitement adaptée...
Marque : Schneider Electric
Série : SeT RM6
Type de produit : Cellule disjoncteur de protection transformateur
Configuration : Double enroulement (DE-D)
Calibre nominal : 200A
Courant assigné : 200A
Référence commerciale : RM61DDC6A4W01
Fonction de protection : HT (Haute Tension) / BT (Basse Tension) / Transformateur
Système de verrouillage :...
La cellule RM6 DE-Q 630A fait partie de la gamme RM6 de Schneider Electric, référence mondiale pour les appareillages moyenne tension à isolement dans le gaz SF6. Conçue pour les applications de protection de transformateur, cette unité fonctionnelle interrupteur-fusibles combinés (Q) offre une solution compacte, sûre et fiable pour la distribution...
Ce module RM6 de type T est une unité fonctionnelle de comptage utilisant un transformateur de tension isolé au SF6. Conçu pour une installation intérieure, il fonctionne sous 15 kV, supporte 630 A et un courant de court-circuit de 12,5 kA. Il offre une isolation robuste (Ud 50/60 kV, Up 125/145 kV), un haut niveau de sécurité (LSC2, AF, PM) et un indice...
L’appareillage de connexion SM6-36 DM1-A de Schneider Electric est un équipement modulaire de moyenne tension conçu pour les réseaux 36 kV. Isolé dans l’air, il garantit une exploitation sûre, une maintenance simplifiée et une excellente fiabilité pour les installations de distribution électrique secondaire. Ce modèle, équipé d’un relais P3U et de...
La cellule SM6-24 DM1A E13 50A P1 fait partie de la gamme SM6-24, une solution modulaire de distribution HTA conçue pour garantir une sécurité optimale et une fiabilité maximale dans les réseaux électriques moyenne tension. Cette cellule disjoncteur à simple isolation est utilisée pour la protection générale des installations, conformément à la norme NF C...
La cellule SM6-24 DM2D S48E13 de Schneider Electric est une cellule moyenne tension (HTA) à double sectionnement, équipée d’un disjoncteur SF1 pour la protection générale conforme à la norme NF C 13-100. Conçue pour les réseaux 24 kV, elle associe fiabilité, sécurité et modularité. Grâce à sa technologie d’appareillage isolé dans l’air avec coupure dans...
Cette cellule QM de la gamme SM6-24 est un appareillage moyenne tension isolé dans l’air avec coupure SF6, conçu pour la protection des transformateurs C13-200. Elle offre un niveau d’isolement de 125 kV, un courant nominal de 200 A et une tenue d’arc de 12,5 kA. L’équipement inclut un fusible DIN FUSARC, une commande manuelle CI1, une signalisation VPIS...
Le RM6 D2S droite 400 A est une unité fonctionnelle moyenne tension combinant disjoncteur et sectionneur, destinée aux réseaux 12 à 22 kV en intérieur. Il utilise une isolation au gaz SF6 et offre une continuité de service LSC2, une classification arc interne AF avec évacuation arrière, et un courant nominal de 400 A. Il supporte 12,5 kA pendant 1 s....
Cette unité fonctionnelle RM6 DE-I est un interrupteur-sectionneur moyenne tension à isolation gazeuse SF6, destiné aux installations intérieures. Conçue pour les réseaux triphasés jusqu’à 24 kV, elle offre 630 A en courant nominal et une tenue au court-circuit de 12,5 kA. Classée LSC2 et A-FL, elle assure une continuité de service élevée et une sécurité...
Type de Produit : Cellule Moyenne Tension (MT)
Gamme : Schneider SM6
Fonction de la Cellule : QM (Manœuvre / Sectionnement)
Tension Nominale (Un) : 24 kV
Courant Nominal de l'Interrupteur : 200 A
Courant Nominal du Jeu de Barres (JDB) : 400 A
Pouvoir de Coupure (Icc) : 12,5 kA
Indice de Configuration : CI1
Référence Fabricant : SM61FSKAQ3B4002
Cette unité fonctionnelle RM6 de type DE-I est conçue pour les arrivées réseau et utilise une technologie à isolement dans le gaz pour garantir sécurité et continuité de service. Elle intègre un interrupteur avec interrupteur de terre 400 A, adaptée aux installations intérieures jusqu’à 24 kV. Elle offre une protection arc interne AF, un degré IP67 pour...
La SM6-24 CM TP 15-20KV est une cellule de mesure de tension haute tension (HTA) issue de la gamme SM6-24 de Schneider Electric, une référence en matière de distribution moyenne tension. Conçue pour les réseaux de 15 à 20 kV, cette cellule assure la mesure et le comptage précis de la tension dans les installations HTA. Dotée d’une technologie...
