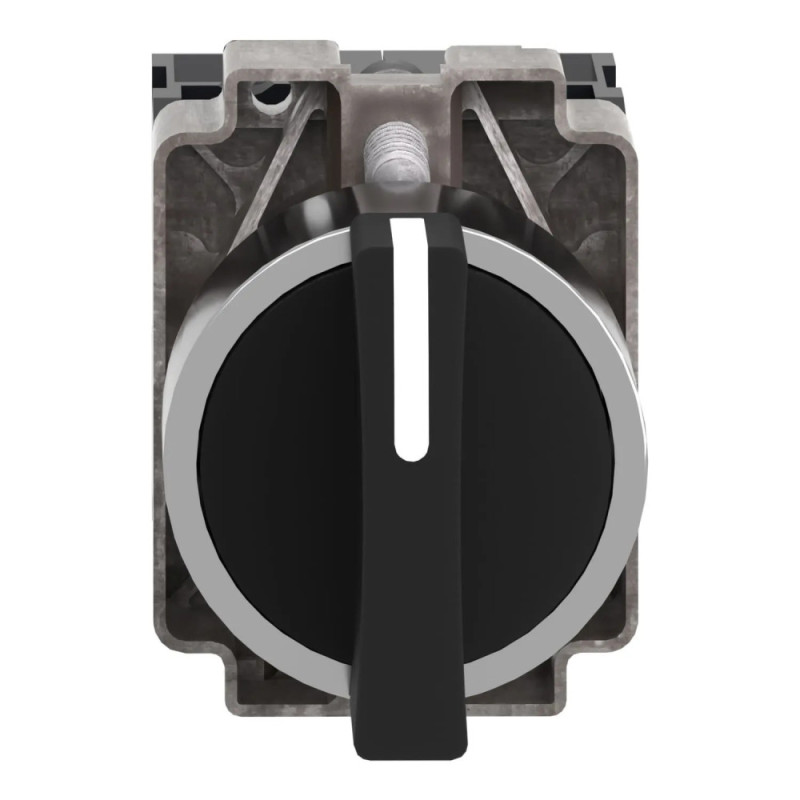

Boutons-poussoirs sélecteur, métal, noir, 22 mm, 3 positions, 2NO Easy Harmony XB2 Schneider Electric - XB2BD33C

Caractéristiques techniques

Caractéristiques principales

• Gamme : Easy Harmony XB2

• Type de produit : Sélecteur complet

• Présentation : Produit complet prêt à installer

• Matériau du collier de fixation : Zamak

• Type de tête : Standard ronde

• Profil de l’opérateur : Poignée noire standard

• Nombre de positions : 3 (maintien en position)

• Type et composition des contacts : 2 NO

• Type d’opérateur : Maintien en position (Stay-put)

• Durabilité mécanique : 1 000 000 cycles

Caractéristiques électriques

• Courant thermique conventionnel [Ith] : 10 A (IEC 60947-5-1)

• Tension d’isolation nominale [Ui] : 600 V (IEC 60947-1)

• Tension de tenue aux impulsions [Uimp] : 6 kV

• Courant de fonctionnement nominal [Ie] :

  • 3 A à 240 V AC-15 (A600)

  • 0,27 A à 250 V DC-13 (Q600)

• Durabilité électrique : 1 000 000 cycles

Caractéristiques mécaniques

• Diamètre de montage : 22,5 mm

• Dimensions (L × H × P) : 40 × 30 × 70 mm

• Poids net : 0,1 kg

• Type de montage : Fixation par collier métallique

• Connexion : Bornes à vis (≤ 2 × 1,5 mm² ou 1 × 2,5 mm² avec embouts)

• Couple de serrage recommandé : 0,8 à 1,0 Nm

• Matériau des contacts : Alliage d’argent (Ag/Ni)

Performances et environnement

• Indice de protection : IP65 (étanche à la poussière et aux projections d’eau)

• Résistance aux chocs : IK06

• Résistance aux vibrations : 5 gn (2…500 Hz, IEC 60068-2-6)

• Température de fonctionnement : -25 à +70 °C

• Température de stockage : -40 à +70 °C

• Degré de pollution : 3 (IEC 60947-1)

• Protection contre les courts-circuits : Fusible 10 A gG

• Normes :

  • IEC 60947-5-1 / IEC 60947-5-4 / IEC 60947-1

  • GB/T 14048.1 / GB/T 14048.5

• Certifications : CE, CCC

Avantages

• Robuste et durable grâce à sa conception métallique renforcée

• Ergonomique et facile à manipuler

• Installation rapide sur découpe standard Ø22 mm

• Excellente résistance à la poussière, aux vibrations et à l’humidité

• Conception modulaire permettant la maintenance sans outil spécifique

• Compatibilité avec la gamme Harmony XB2 pour extensions et remplacements

Applications

• Tableaux et armoires de commande

• Machines industrielles et équipements d’automatisation

• Tableaux de contrôle et de supervision

• Systèmes de démarrage moteur ou de changement de mode de fonctionnement

• Environnements industriels, tertiaires et ateliers
