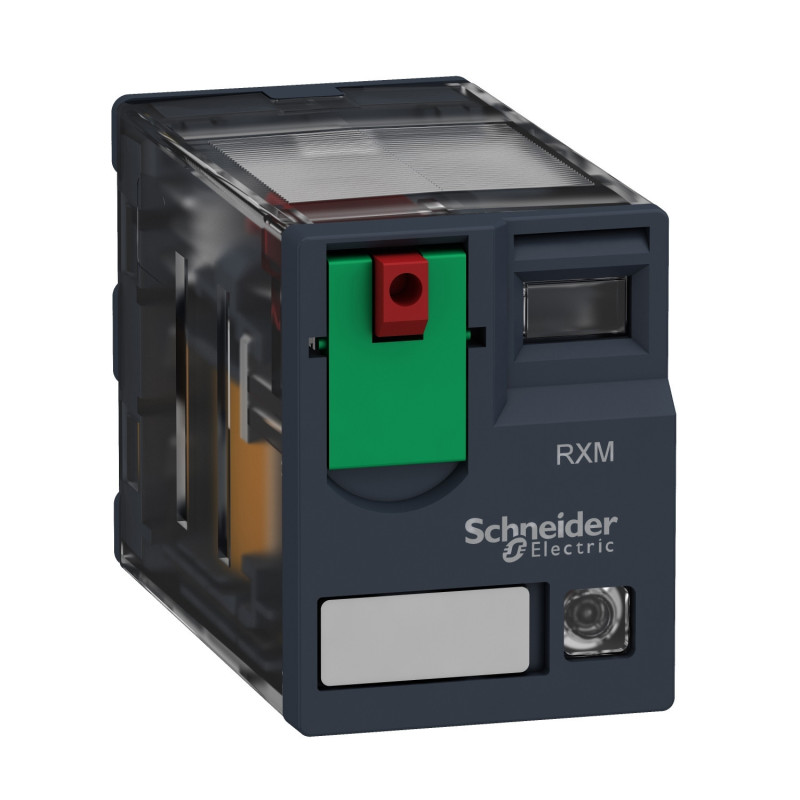

Relais miniature - embrochab - test+DEL - 4OF - 6A - 48VAC Harmony Relay RXM Schneider Electric - RXM4AB2E7

Adapté aux besoins des clients ;
Couvre la plupart des applications de panneaux de commande générales ;
Facile à sélectionner ;
Grande disponibilité ;
Pratique grâce à l’indicateur mécanique et LED ;
Bouton de test verrouillable ;
Performances sûres ;
Fiabilité conforme aux normes industrielles ;
Éco-conception ;
Options flexibles de prises et accessoires ;
Réduit l’encombrement des armoires tout en augmentant la fiabilité ;
Convient aux domaines : machines industrielles, textile, chauffage, ventilation, climatisation, automatismes, basse/moyenne tension, moteurs, PLC, énergie, bâtiment, médical, éclairage.
.

Spécifications principales :

Gamme de produit : Harmony Electromechanical Relays ;
Nom de série : Séries RXM ;
Type de produit : Relais enfichable ;
Type de relais : Miniature ;
Contacts : 4 F/O ;
État LED : Oui ;
Commande : Bouton de test verrouillable ;
Tension de commande [Uc] : 48 V CA 50/60 Hz ;
Courant thermique [Ithe] : 6 A ;
Courant de sortie permanent : 5 A.
.

Spécifications complémentaires :

Tension de tenue aux chocs [Uimp] : 2,5 kV ;

Courants assignés [Ie] :
– 3 A à 28 V CC (NF/CEI) ;
– 3 A à 250 V CA (NF/CEI) ;
– 6 A à 28 V CC (NO CEI) ;
– 6 A à 250 V CA (NO CEI) ;
– 6 A à 277 V CA (UL) ;
– 8 A à 30 V CC (UL) ;

Capacité de commutation minimum : 170 mW à 10 mA, 17 V ;
Durée de vie électrique : 100000 cycles ;
Consommation bobine : 1,2 VA ;
Plage tension d’emploi : 38,4…52,8 V ;
Isolement [Ui] : 250 V CEI / 300 V CSA / 300 V UL ;
Tension de coupure max : 250 V ;
Seuil de retombée : ≥ 0,15 Uc ;
Courant de charge : 6 A (250 V CA / 28 V CC) ;
Temps de fonctionnement : 20 ms ;
Pouvoir de commutation max : 1500 VA / 168 W ;
Résistance moyenne : 710 Ohm ;
Durée de vie mécanique : 10000000 cycles ;
Taux de fonctionnement : ≤ 1200 cycles/h sous-charge ; ≤ 18000 cycles/h sans charge ;
Hauteur : 82,8 mm ;
Profondeur : 80,35 mm ;
Temps de réinitialisation : 20 ms ;
Tenue diélectrique : 1300 à 2000 V CA ;
Compatibilité : RXM ;
Catégorie de protection : RT I ;
Degré de pollution : 2 ;
Position : Toutes ;
Présentation : Produit complet ;
Matière contacts : AgNi ;
Broches : Type faston ;
Poids net : 0,037 kg.
.

Environnement :

Température de fonctionnement : –40…55 °C ;
Indice IP : IP40 (CEI 60529) ;
Normes : CSA C22.2, UL 508, CEI 61810-1 ;
Certifications : UL, Lloyd’s, CE, CSA, GOST, CB Scheme ;
Température de stockage : –40…85 °C ;
Tenue vibrations : 3 à 5 gn ;
Tenue chocs mécaniques : 10 gn en fonctionnement ; 30 gn hors fonctionnement.
.
