Caractéristiques générales

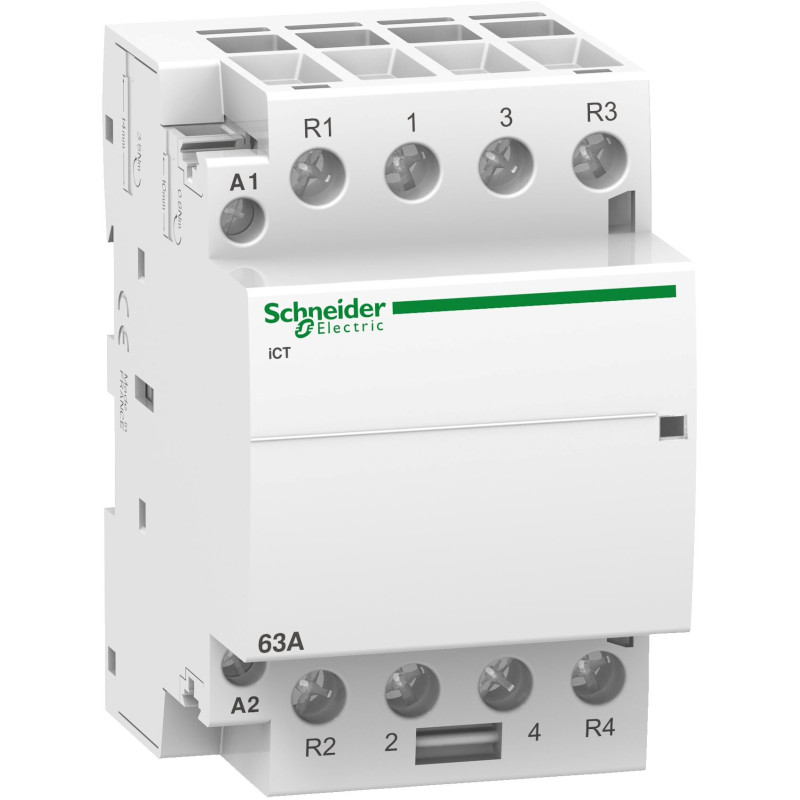

Modèle : Acti9 iCT – Type : Contacteur – Gamme : Acti9 – Application : Moteur, chauffage, éclairage – Nombre de pôles : 4P – Courant assigné d’emploi [Ie] : 63 A (AC-7A), 20 A (AC-7B) – Composition des contacts : 2 NO + 2 NF – Type de réseau : CA – Type de commande : Contrôle à distance – Tension du circuit de commande [Uc] : 220…240 V CA / 50 Hz
Complémentaires
Fréquence du réseau : 50 Hz – Tension assignée d’emploi [Ue] : 400 V CA – Puissance max : 2,1 W à 400 V CA – Tension d’isolement [Ui] : 500 V CA – Tension de tenue aux chocs [Uimp] : 4 kV – Type de signal de commande : Maintenu – Fréquence de commutation : 100 commutations/jour – Signalisation locale : Indicateur d’action – Consommation au maintien : 6,5 VA – Puissance d’appel : 53 VA – Mode d’installation : Encliquetable – Support : Rail DIN 35 mm – Pas : 6 (9 mm)
Dimensions
Hauteur : 85 mm – Largeur : 54 mm – Profondeur : 60 mm – Couleur : Blanc
Durée de vie
• Mécanique : 1 000 000 cycles
Électrique :
• 100 000 cycles (CEI/EN 61095 – 63 A AC-7A)
• 30 000 cycles (CEI/EN 61095 – 20 A AC-7B / AC-7C)
• 100 000 cycles (EN/IEC 60947-4-1 – AC-1)
• 30 000 cycles (EN/IEC 60947-4-1 – AC-3 / AC-5a / AC-5b)
Raccordement
Commande :
• 2 câbles rigides 1,5 mm²
• 1 câble rigide 1,5…2,5 mm²
• 2 câbles flexibles 1,5…2,5 mm²
• Couple de serrage : 0,8 N·m
Puissance :
• 1 câble flexible 6…16 mm²
• 1 câble rigide 6…25 mm²
• Couple de serrage : 3,5 N·m
Compatibilité
Produits compatibles : IACTp, IACTc, IACTs, IATEt – Code de compatibilité : ICT – Segments : Résidentiel, Petit commerce
Environnement
Normes : CEI/EN 61095 – Niveau acoustique : 30 dB – Degré de protection : IP20 – Degré de pollution : 2 – Tropicalisation : Niveau 2 (EN 60947-4-1 / EN 61095 / CEI 1095) – Humidité relative : 95 % à 55 °C – Altitude de fonctionnement : 2000 m – Température de fonctionnement : -5…60 °C – Température de stockage : -40…70 °C
